产品概述

DTS1566-GY125系列板前式安装三相电子式电能表系我公司采用微电子技术和进口大规模集成电路，应用先进的数字采样处理技术和SMT工艺等先进技术研制开发的。它拥有完全自主的知识产权的单相两线有功电能表。其性能完全符合GB/T17215.321-2008(1级和2级静止式交流有功电能表）的相关技术要求，它能准确直接的测量50Hz或60Hz单相交流电网中负荷的有功电能的消耗，该表可以选择计度器和LCD显示有功电量。有远红外线和RS485通信模块。他具有以下特点：可靠性好，体积小，重量轻，外形美观，方便安装等。

功能及特点

○双向计量的功能，能够精确测量正、反两个方向的有功电能量，且以一个方向累计，具有防窃电功能。并将在下次购电时向售电管理系统反馈该信息。

○使用1C卡且配合先进的加密技术，保证一表一卡。用户自行购电，不用上门抄表、收费，执行先购电后用电。

○电能表以计用电金额为主，按电量单价每0.01度电扣除，表内剩余金额保留多位小数来保证用户的利益不受损失。

○灵活的电价设置功能，允许不同的用户采用不同的电价，以适应现在特殊的用户群。

○双层报警提示功能，当用户预购金额用完即当剩余金额小于显示报警金额时，电表作视觉警告。而剩余金额小于拉闸报警金额时，则跳闸断电提醒用户购电。

○高亮度LCD液晶轮流显示累积用电量、剩余金额。具有完善的多种故障自检功能，一旦发生特殊的故障，电表显示相应的告示，提醒用户排除故障。

○采用新型大电流磁保持继电器，功耗低可靠性高。

○使用电隔离技术输出电能校表脉冲信号，发光二极管指示用电，稳定、可靠、长期工作不需要调校。

○具有可靠的断电保护功能，数据在断电后不丢失，保持100年不变，上电即可恢复。

○C插座自保护功能，当金属片等异体物质插入IC插座时，读卡部分

○自动保护但不影响正常计量和其他功能，确保电能表不会损坏。

○电能表尾盖或罩壳打开自动检测功能，将杜绝所有一切计划窃电的行为，以一变应万变。该功能为可选项。

○本产品体积小、重量轻、精度高、功耗低、负荷宽、安装使用方便。

主要技术参数

○如果你需要不同的参考电压或电流规格，请咨询我们的销售人员。

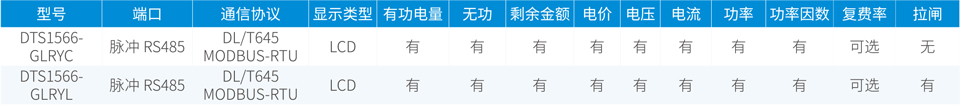

功能选择

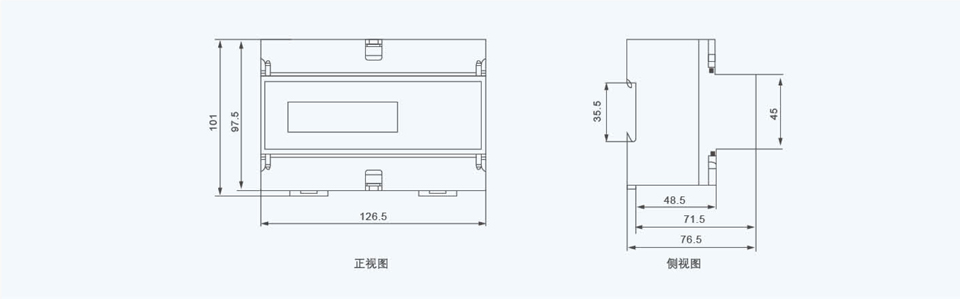

外形及安装尺寸

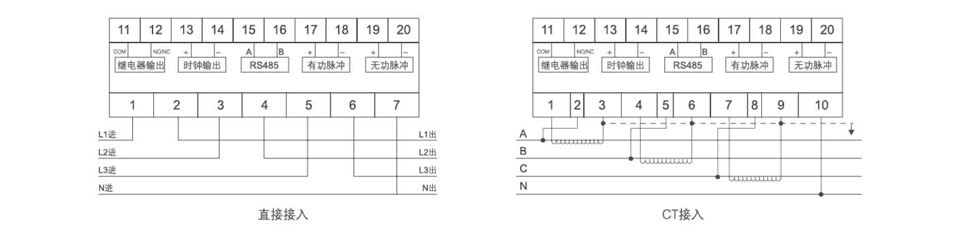

接线图(S型)

○交流接触器或分励脱扣器线圈电压220V按如下接线：功能端子11接电表的零线，功能端子12接交流接触器或分励脱扣器的一端，从电表ABC三相一端取电接交流接触器或分励脱扣器的另外一端。
