产品概述

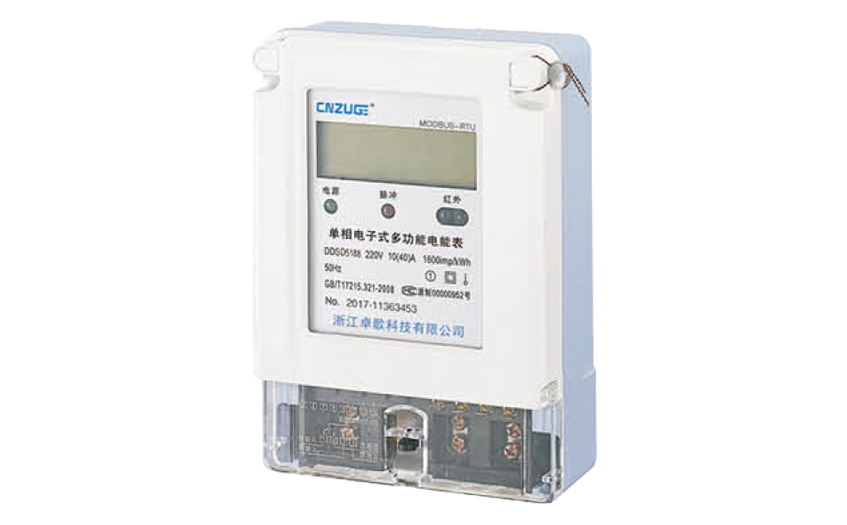

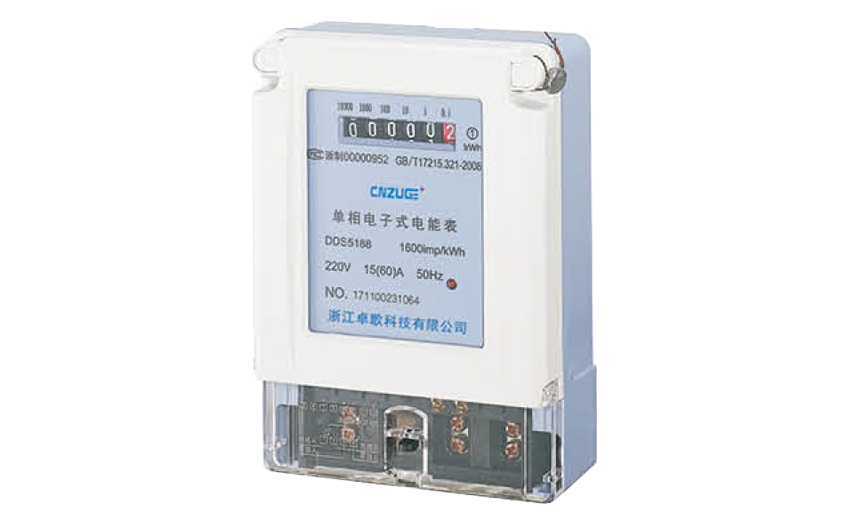

DDS1566系列板前式安装单相电子式电能表系我公司采用微电子技术和进口大规模集成电路，应用先进的数字采样处理技术和SMT工艺等先进技术研制开发的。它拥有完全自主的知识产权的单相两线有功电能表。其性能完全符合GB/T17215.321-2008(1级和2级静止式交流有功电能表）的相关技术要求，它能准确直接的测量50Hz或60Hz单相交流电网中负荷的有功电能的消耗，该表可以选择计度器和LCD显示有功电量。有远红外线和RS485通信模块。他具有以下特点：可靠性好，体积小，重量轻，外形美观，方便安装等。
功能及特点
○板前式安装单相电子式电能表。
○标准配置5+1位计度器或LCD显示。
○标准配置无源电能脉冲输出（有极性），方便和各种AMR系统连接，符合IEC62053-21和D1N43864标准。
○可以选择远红外线数据通信端口和S485数据通信端口，通信协议符合标准DLT645-1997,2007和MODBUS-RTU协议，也可以选择其他的通信协议。
○可以测量有功电量，电压，电流，功率，功率因数，频率等数据。
○两个LED指示灯指示电源状态（绿色）和电能脉冲信号（红色）。
○自动检测负荷电流的流动方向并指示（只有红色电能脉冲信号工作时，如果没有绿色指示电源，这是即负载电流的流动方向相反）。
○单一方向测量单相两线有功电能消耗。与负荷电流的流动方向无关。其性能完全符合GBT17215.321-2008标准。
○短的保护盖，减少安装空间和便于集中安装。
主要技术参数
○如果你需要不同的参考电压或电流规格，请咨询我们的销售人员。

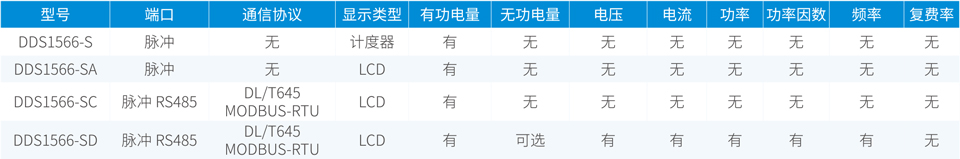

功能选择

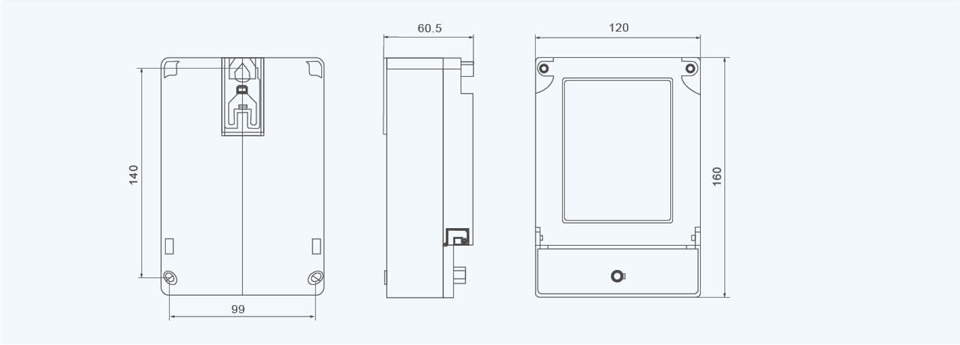

外形及安装尺寸

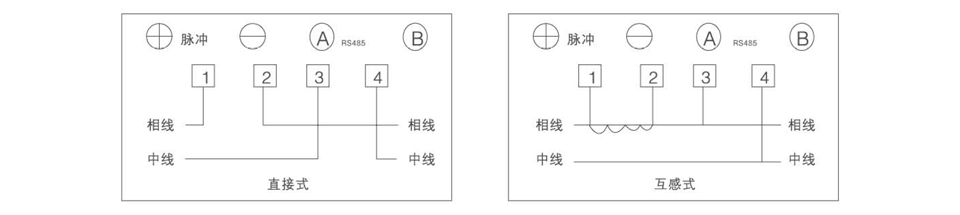

接线图(S型)
○按照端钮盒盖反面的正确接线，接线图如下：
DDS1566系列单相板前式安装电能表是一种用于测量单相电能的仪表。以下是关于该仪表的一些相关知识：
工作原理：DDS1566系列单相板前式安装电能表采用电子电路，通过电压和电流的采样及处理，实现电能的精确测量。
特点：该仪表具有精度高、稳定性好、可靠性高、功能强大等优点，能够满足各种不同场合的电能计量需求。
使用环境：使用时应避免潮湿、高温、高磁场干扰等环境因素影响仪表的正常工作。
安装与接线：安装时需按照规定的要求进行接线，确保接线正确、牢固，以免影响仪表的正常工作。
维护与保养：定期进行仪表的维护和保养，包括清理灰尘、检查接线是否松动等，以保证仪表的长期稳定运行。
总的来说，DDS1566系列单相板前式安装电能表是一种高效、精确的电能计量仪表，广泛应用于家庭、企业、工厂等场合的电能计量。在应用中需注意正确安装、使用、维护该设备，以确保其正常工作并延长使用寿命。
