用途及适用范围

DDSY系列单相电子式预付费智能电表是在传统的卡表基础上添加了蓝牙芯片，通过电表中的蓝牙与手机相连实现手机缴费的功能，同时还具有防窃电、高精度、高可靠性、高过载、自身功耗低等特点，是当前改革用电体制、创建智慧社区、解决收费难及调节电网负荷状态的理想产品。供电部门可使用本公司提供的后台管理系统，查询用户信息、充值金额、统计用电量等数据。

功能及特点

*手机APP自助缴费，随时随地轻松付费。

*过载拉闸、报警拉闸后可用手机APP点击刷新合闸。

*常显报警：可以设置常显报警值，当用户表内剩余电量低于常显报警值时，电表报警灯点亮，液晶屏显示表内剩余电量。

*断电报警：可以设置断电报警值，当用户表内剩余电量为断电报警值时，电表自动断电，报警灯点亮，并且液晶屏显示“拉闸”（以提醒用户及时购电），可用APP立即充值到账并恢复供电。

*当用户表内剩余电量为断电值（默认为0度)时，电表拉闸断电，屏幕闪烁，可用手机APP充值，成功后合闸供电。

*采用LCD液晶屏显示，可显示多种电表数据。

*采用大功率磁保持继电器，短时负荷电流超过80A不损坏，功耗低、可靠性高、安全系数高。

规格和主要技术参数

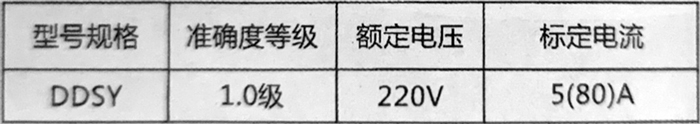

规格

技术参数

注：Ib为标定电流Imax为额定**电流。

启动电流：

在额定电压、额定功率、功率因数为1.0的条件下，当负载电流为如下所示时，电能表可以正常工作。

潜动：本电能表具有逻辑防潜动电路

电气参数：

正常工作电压：0.9~1.1额定电压。

极限工作电压：0.8~1.15额定电压。

电能表自身功耗小于0.8W和5VA.

继电器寿命可达10万次以上。

机械参数

长度160mm

宽度112mm

高度59.5mm

重量720g

主要结构和工作原理

预付费智能电表的电子元器件都焊接在PCB印制板上上盖用螺钉固定，可加铅封，接线端钮盒盖用一特殊螺钉固定。

预付费智能电表的工作原理由测量系统和专用电路处理系统两个功能块完成。测量系统是一块单相电子式电能测量芯片，先将测量的功率V/F变换，然后将转换得到的脉冲信号送往专用电路。

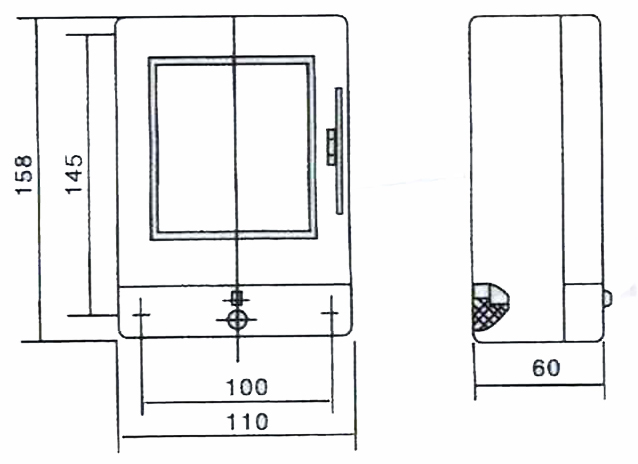

外形及安装尺寸图

运输与贮存

预付费智能电表的运输和拆封不应受到剧烈冲击并根据ZBY00382/84《仪器仪表包装技术条件》规定进行运输、贮存。

预付费智能电表应贮存在原包装箱内，贮存的环境温度为-25℃一70℃、相对湿度不超过85%，空气中无腐蚀性气体。

预付费智能电表在仓库里贮存时，应放在台架上叠放高度不超过5箱，拆箱后单只包装的电能表叠放高度不超过5只。

质量保证

预付费智能电表自出厂日期两年内，在用户遵守本说明书规定要求下使用，并在铅封仍完整的条件下，如出现产品自身质量问题，本公司给予免费维修。

声明

用户不得私自拆卸密封垫，否则按破坏处理。

本公司有对本说明进行更改和修订的权利，若有更改恕不另行通知，一切以实际产品为主。
