产品概述
DDS1566-G36系列DIN导轨式安装单相电子式电能表系我公司采用微电子技术和进口大规模集成电路，应用先进的数字采样处理技术和SMT工艺等先进技术研制开发的。它拥有自主的知识产。其性能完全符合GBT17215.321-2008(1级和2级静止式交流有功电能表）的相关技术要求，它能准确直接的测量50Hz或60Hz单相交流电网中负荷的有功电能的消耗，该表可以选择计度器和LCD显示有功电量。他具有以下特点：可靠性好，体积小，重量轻，外形美观，方便安装等。目前该表已获得中国国家知识产权局颁发的专利证书。专利号201230473501.3，其他国家的专利正在审核中。
功能及特点
○35毫米标准导轨安装，符合DIN EN50022标准。
○两极宽度(模数17.5毫米)，符合DIN43880标准。
○标准配置5+1位(99999.1)计度器或5+1位LCD(99999.1)显示。
○标准配置无源电能脉冲输出（有极性），方便和各种AMR系统连接，符
○合1EC62053-21和D1N43864标准。
○双色LED指示灯指示电源状态（绿色）和电能脉冲信号（红色）。
○自动检测负荷电流的流动方向并指示（只有红色电能脉冲信号工作时，如果没有绿色指示电源，这是即负载电流的流动方向相反）。
○可以测量有功电量，电压，电流，功率，功率因数，频率等数据。
○单一方向测量单相两线有功电能消耗。与负荷电流的流动方向无关。其性能完全符合GBT17215.321-2008标准。
○直接型连接，标准配置S型接线。
○有延长型接线端子盖和短的接线端子盖，保护用电安全。
主要技术参数
○如果你需要不同的参考电压或电流规格，请咨询我们的销售人员。

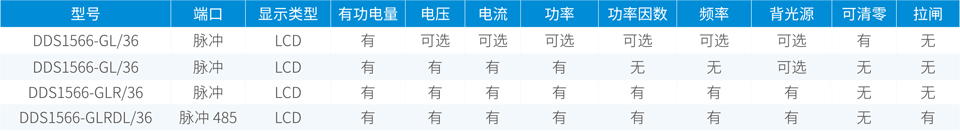

功能选择

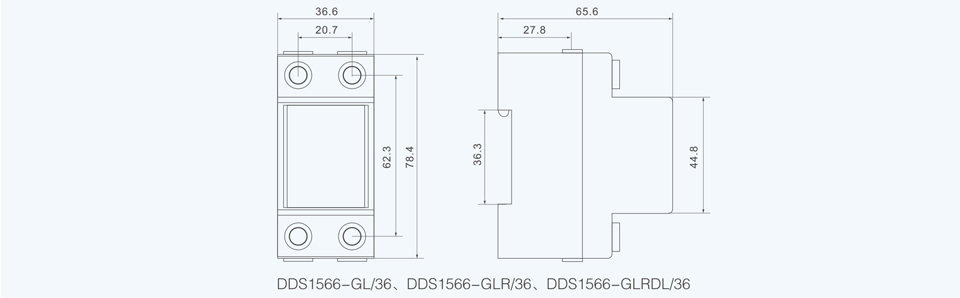

外形及安装尺寸

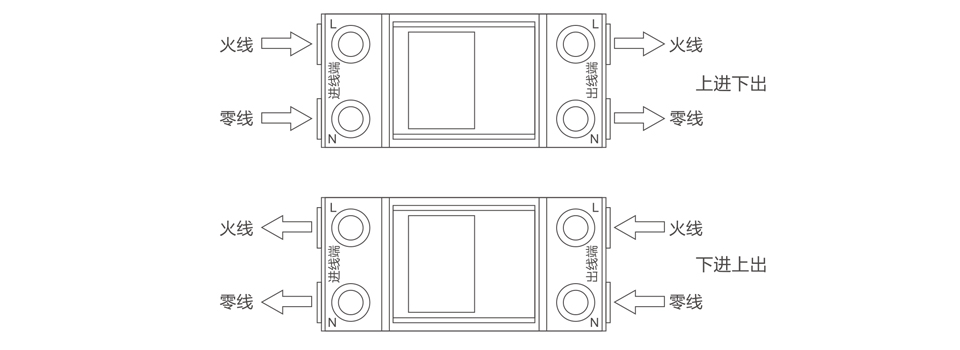

接线图(S型)
DDS1566-G36 系列单相2P导轨式电能表是一种用于电力系统或家庭、商业环境中的电能测量仪表。它采用了现代化的微电子技术，能够准确、稳定地测量和记录用电数据，帮助用户更好地管理和控制电能消耗。以下是关于该系列电能表的一些基本知识：
单相与2P：
单相：指的是该电能表适用于单相交流电源系统，即只有一个相线和一个中性线的系统，这是家庭和许多小型商业设施中常见的电源类型。
2P：这里的“2P”通常指的是该电能表具有两个电源端子（相线和中性线），用于接入电路。在一些场合下，“2P”也可能表示双进线或双电源功能，但具体需查阅产品手册确认。
导轨式安装：
导轨式（DIN Rail Mount）是一种标准化的安装方式，特别适用于安装在电气控制柜或配电箱内。电能表通过其背部的金属卡扣固定在一条标准化的金属导轨上，安装和拆卸都非常方便。
主要功能：
电能计量：累计和记录消耗的电能总量，通常以千瓦时（kWh）为单位。
电流、电压测量：实时监测电路中的电流和电压值。
功率因数测量：计算并显示有功功率与视在功率之比，即功率因数。
频率测量：显示电网的频率，通常为50Hz或60Hz。
多费率时段：支持分时计费，即在不同时间段应用不同的电价。
事件记录：记录如过流、欠压等电力事件，帮助分析电力质量问题。
技术参数：
准确度等级：符合相关国际或国家标准的准确度要求，如IEC 62053或GB/T 17215等。
工作电压范围：适应的电压输入范围，通常是额定电压的一定百分比范围内。
**电流：能够安全通过电能表的**电流值。
过载能力：在短时间内承受超过额定电流的能力。
通信接口：
该系列电能表可能配备有RS-485、Modbus等通信接口，用于与上位机管理系统进行数据交换和远程控制。
