一、产品概述：

DDSY型单相电子式预付费电能表（下称电表）采用微电子技术计量电能，符合GB/T17125.321-2008和GB/T18460.3-2001标准的电表，采用全屏截、全密封结构，采用了先进的单片机处理系统及1C卡进行数据采集处理和保存，具有良好的抗电磁干扰、低自耗节电、高精度、防窃电、高过载、长寿命、防破坏、防非法拷卡、传用方便。

主要特点：应用计算机管理，先购电后用电：在额定电流范围内能限制**使用功率（由供电部门限定：一表一卡，专卡专用，失卡不失电，补卡再补用：电卡能双向传递数据：能白动断电告警用户购电：电量为零时、自动拉阐断电：并具有一定的防窃电软件设计等。

电子式电能表适用于频率为50Hz或60Hz有功电能计量，安装于室内或室外电箱内使用，适用于环境温度为-30~+75℃，相对湿度不超过85%,且周围空气中不应有腐蚀性气体。

二、规格及主要技术参数：

‍

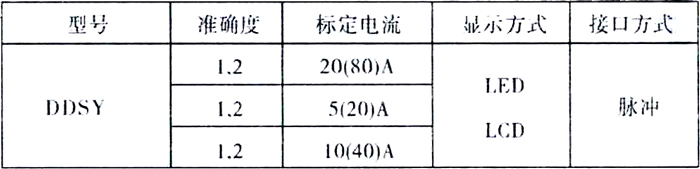

1、规格

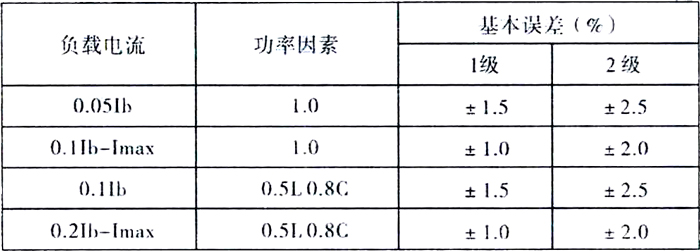

2、基本误差

注：b为标定电流，Imax为额定**电流。

3、起动电流：电表在额定电压，额定频率及功率的条件下：1级表为0.004,2级表为0.005.

4、潜动：当电表的电流线路无电流，而加于电压线路上的电压为额定值的115%时，在规定时间内输出脉冲不多于一个。

5、功耗：≤2W

三、主要结构及工作原理

单相电子式预付费电能表是采用进口专用大规模集成电路，16位AD转换、数字乘法器、IC卡技术，应用数字采样处理技术及SMT工作制造的最新型仪表。

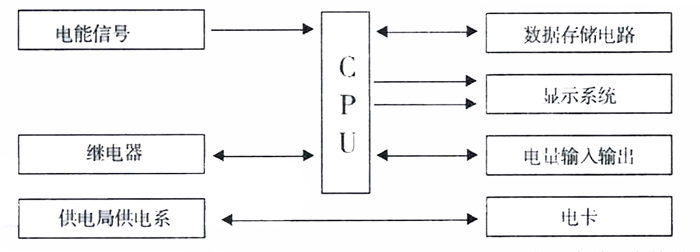

1、工作原理图：电能表由分压器取得电压采样信号，分流器取得电流样信号，经乘法器得到电压电流乘积信号，再经频率变换产生一个频率与电压电流乘积成正比的计数脉冲，通过分频，驱动步进电机计量电度。

2、数据处理：电能计量脉冲经光电耦合器送CPU处理，运算后存储于存储器中。由计算机管理信息系统，通过C卡读写器，写入一定电量和监控要求的C卡输入表内微处理器系统，经CP运算后，提供显示，报警状态信号。

四、安装与使用

1、电表电出厂时经检验合格，并加封铅印，可安装使用。如无铅封或贮存过久，应请有关部门重新校验加封、方可安装使用。

2、电表应安装在干燥通风的地方，安装电表的底板应固定在坚固耐火，不易振动的墙上，电表高度约1.8m左右。

3、按线路图接线，拧紧接线螺钉，并坚周一定端扭盒内连接板。

4、经互感器接入式电表其示数须乘以变比后，才是实际电能数。

5、购电前、用户须将C卡插在电表右侧帅C卡插座，便于将表内数据送回计算机数据库

6、售电时，将C卡插在C卡读写器，同时操作计算机，将用户代码。预购电量，限容方式及限定功率等加密写引C卡

7、使用时。将C卡插在电表，如是有效1GC卡，则电表自动将数据读人表内，数码管显示表内原剩余电血3秒）及叠加后总电量（12秒，妥善保存1C卡。

8、电表运行过程中，用户如需了解当时表内剩余电量，只须将用户卡插在电表上即可显示。

9、电表运行过程中，如显示器自行闪烁显示剩余电量，同时超容指示灯点亮，则警告用户已超容用电。如该用户被设置为超容断电限容方式，限容指示灯点亮，则闪烁显示剩余电量30秒后，将拉闸3分钟，并倒计时显示（秒）恢复供电时间：如用户插卡响应可立即恢复供电。

10、用户持有C卡不能互换，一只电表对应一张1C卡，遗失时应到供电部门（售电处另购一张。

11、剩余电量为本次购电量的10%时，电表拉闸断电警告，拉闸指示灯点亮，此时将C卡在电表上插一次即恢复供电。

12、剩余电显示为零，如电表仍继续运行，同时透支指示灯点亮，用户应立即购电，并主动向供电部门反映情况。

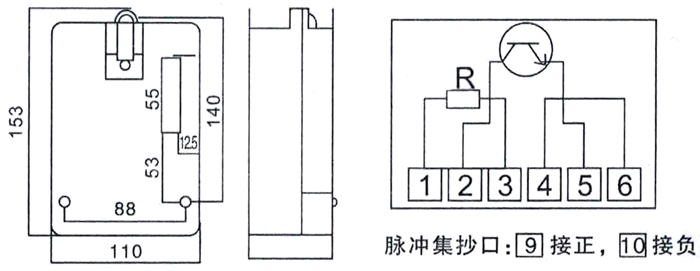

五、外形图、接线
