产品概述

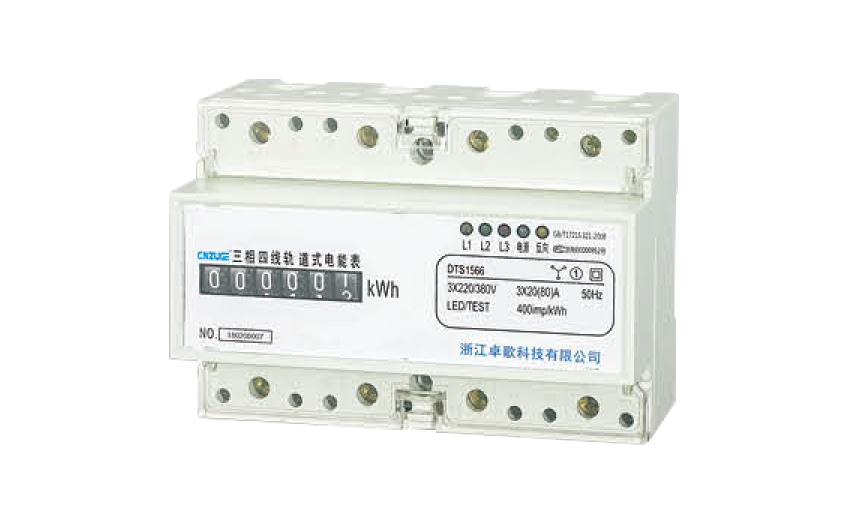

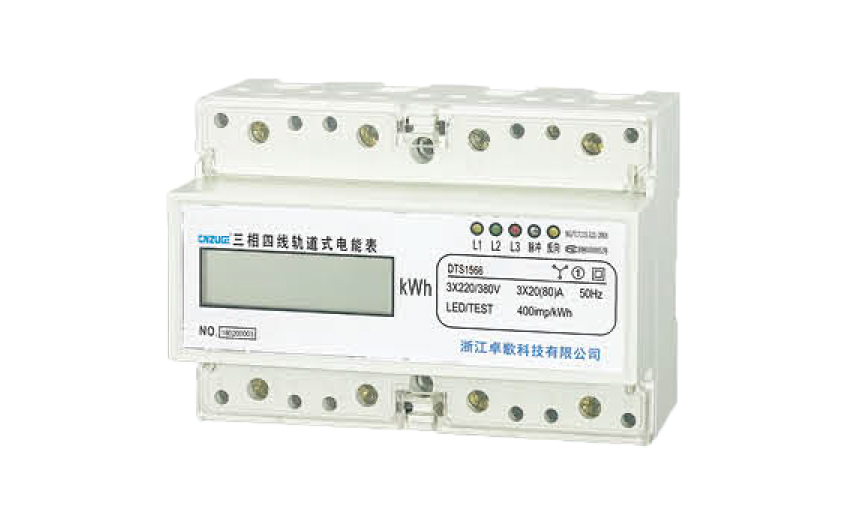

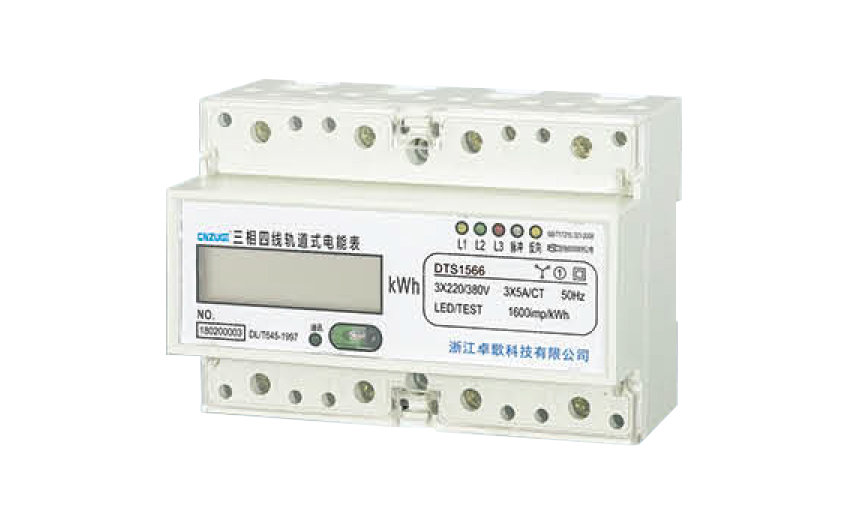

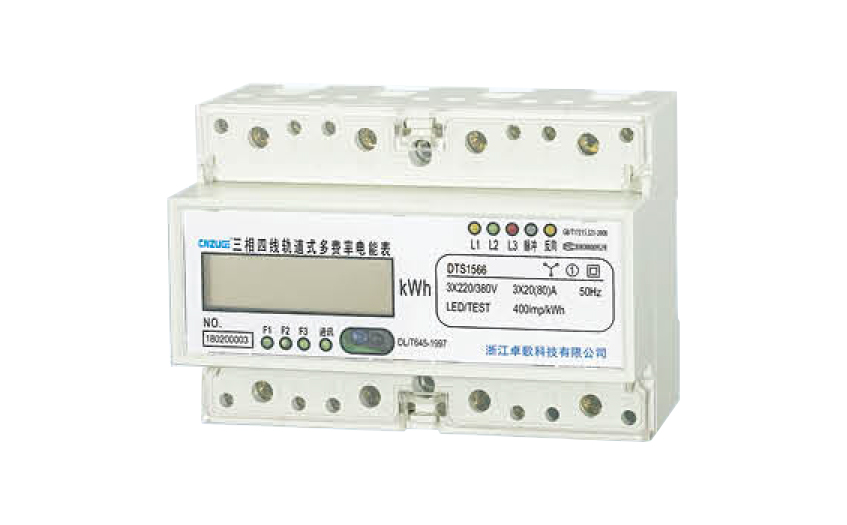

DTS1566-G125系列DIN导轨式安装三相电子式电能表系我公司采用微电子技术和进口大规模集成电路，应用先进的数字采样处理技术和SMT工艺等先进技术研制开发的。它拥有完全自主的知识产权的新型三相四线有功电能表。其性能完全符合GB/T17215.321-2008(1级和2级静止式交流有功电能表)的相关技术要求，它能准确直接的测量50Hz或60Hz三相交流电网中负荷的有功电能的消耗，该表可以选择计度器和LCD显示有功电量。有远红外线和RS485通信模块。他具有以下特点：可靠性好，体积小，重量轻，外形美观，方便安装等。目前该表已获得中国国家知识产权局颁发的专利证书。专利号201230473416.7，其他国家的专利正在审核中。
功能及特点
○35毫米标准导轨安装，符合DIN EN50022标准。
○10极宽度(模数12.5毫米)，符合D1N43880标准。
○标准配置5+1计度器和6+1位LCD显示器(999999.1千瓦时)显示。
○标准配置无源电能脉冲输出（有极性），方便和各种AMR系统连接，符合IEC62053-21和D1N43864标准。
○可以选择远红外线数据通信端口和RS485数据通信端口，通信协议符合标准DL/T645-1997,2007和MODBUS-RTU协议。
○4个费率，可设置12个日时段，每月自动读表的日期可任意设置，可以选择周休日单费率功能。
○内置时钟和免维护锂电池。电池容量可以实时检测和显示，可保存12个月的电量数据。段电后数据永久保存。
○自动检测负荷电流的流动方向并指示。
○单一方向测量三相四线有功电能消耗。与负荷电流的流动方向无关。其性能完全符合GB/T17215.321-2008标准。
○5个LED指示灯指示电源状态(AB,C)和电能脉冲信号（红色）和反向。
○直接型连接，标准配置S型接线。
○短的透明的保护盖，减少安装空间和便于集中安装。
主要技术参数
○如果你需要不同的参考电压或电流规格，请咨询我们的销售人员。

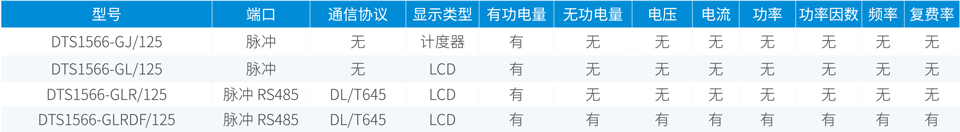

功能选择

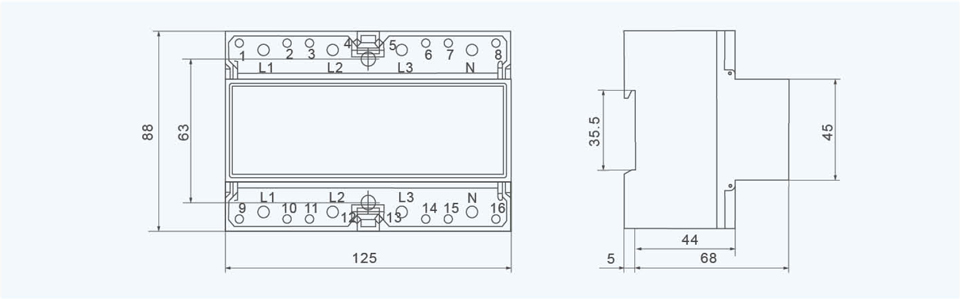

外形及安装尺寸

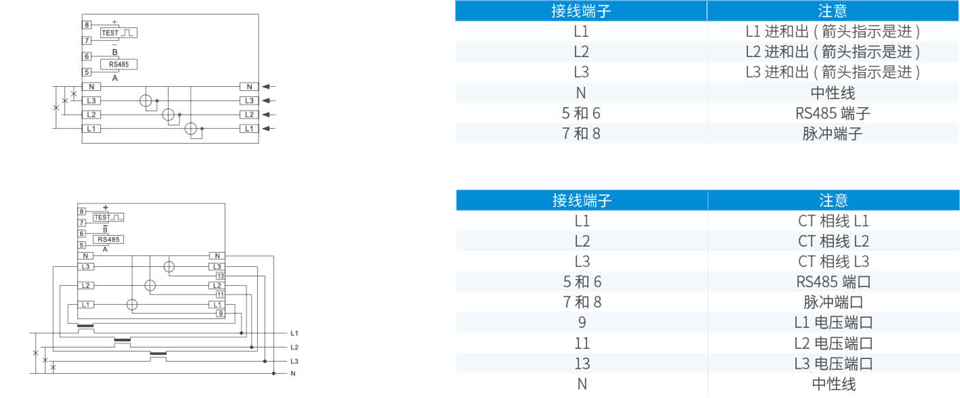

接线图(S型)
DTS1566-G125系列三相7P导轨式电能表是一种用于测量和记录三相电能的设备。以下是关于该设备的一些相关知识：
工作原理：DTS1566-G125系列电能表基于导轨式设计，采用高精度的测量技术，能够准确测量和记录三相电能的消耗。电能表内部通常包含电压和电流传感器，用于将高电压和大电流的电网信号转换为可测量的电压和电流信号，然后通过内部电路和处理器进行计算和处理，得到电能消耗的数据。
规格参数：DTS1566-G125系列电能表有多种规格参数可供选择，如电压、电流、频率、功率因数、有功功率、无功功率等。不同规格的电能表适用于不同的测量需求和应用场景。
安装和使用：在安装和使用DTS1566-G125系列电能表时，需要遵循相关的安全规范和操作流程。例如，在安装时需要确保电能表与导轨的连接牢固，避免短路或过载等情况；在使用时需要按照规定的程序进行操作，如输入正确的设置参数、选择正确的测量模式等。
维护和保养：为了保持电能表的准确性和可靠性，需要进行定期的维护和保养。例如，定期检查电能表的外观和接线是否正常；定期进行校准和校验等。
