产品概述

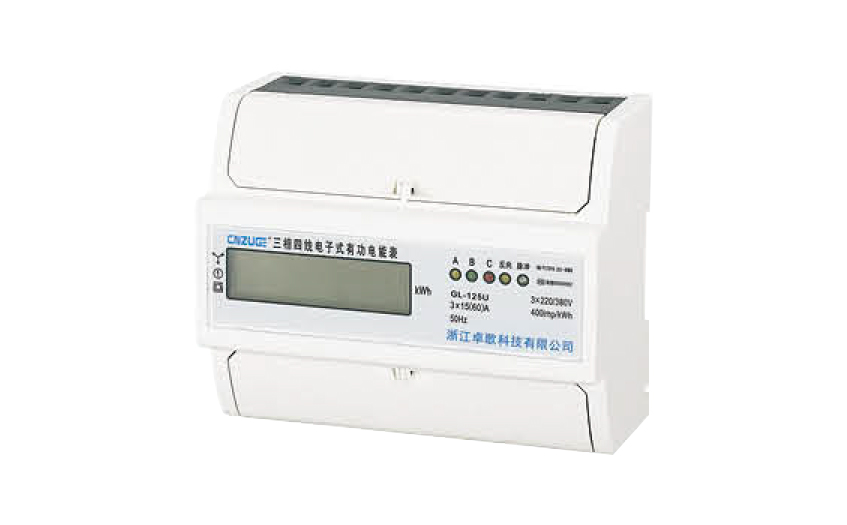

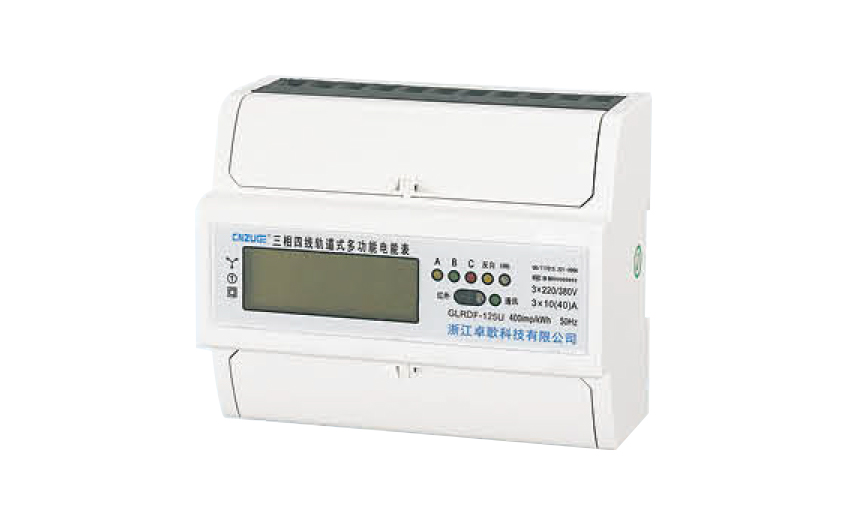

DTS1566-G125U系列DIN导轨式安装三相四线多功能电子式电能表系我公司采用微电子技术和进口大规模集成电路，应用先进的数字采样处理技术和SMT工艺等先进技术研制开发的。它拥有完全自主的知识产权的新型三相四线有功电能表。其性能完全符合GB/T17215.321-2008(1级和2级静止式交流有功无功电能表)的相关技术要求，它能准确直接的测量50Hz或60Hz三相交流电网中负荷的有功电能的消耗，该表由8位LCD显示器显示有功无功电量。有远红外线和RS485通信模块。他具有以下特点：可靠性好，体积小，重量轻，外形美观，方便安装等。目前该表已获得中国国家知识产权局领发的专利证书。专利号ZL201330556168.7,其他国家的专利正在审核中。
功能及特点
○35毫米标准导轨安装，符合DIN EN50022标准。
○10极模数(模数12.5毫米)，符合DIN43880标准。

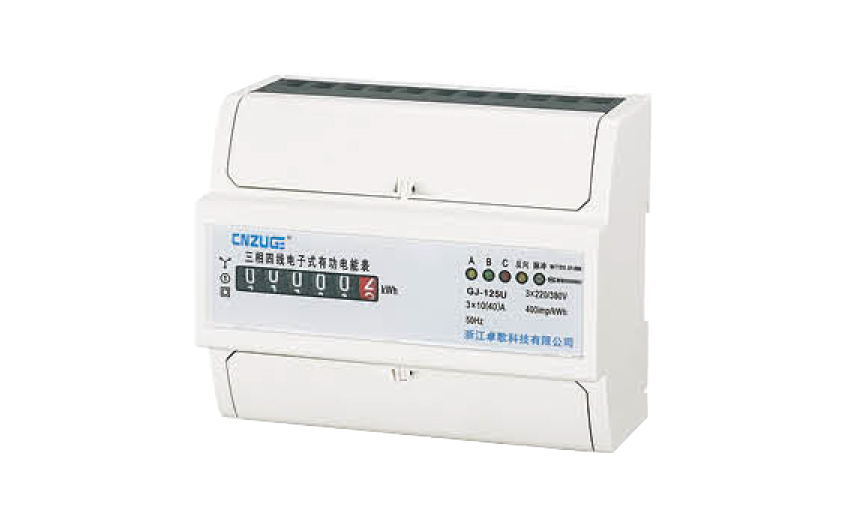

○标准配置5+1位计度器和6+2位LCD显示器(999999.11千瓦时)显示。
○标准配置无源电能脉冲输出（有极性），方便和各种AMR系统连接，符合IEC62053-21和DIN43864标准。
○可以测量有功电量，无功电量，电压，电流，功率，功率因数，频率等数据。
○可编程4种费率，12个时段；外置时钟芯片具有日历、计时和周年自动切换功能。自动轮显当前总及各费率分时电能。
○可以选择远红外线数据通信端口和RS485数据通信端口，通信协议符合标准DLT645-1997,2007或MODBUS-RTU协议。
○自动检测负荷电流的流动方向并指示。
○单一方向测量三相四线有功电能消耗。与负荷电流的流动方向无关。
○其性能完全符合GBT17215.321-2008标准。
○5个LED指示灯指示电源状态(A,B,C),反向，有功电能脉冲信号（红色）。
○标准配置U型接线。
○短的保护盖，减少安装空间和便于集中安装。
主要技术参数
○如果你需要不同的参考电压或电流规格，请咨询我们的销售人员。

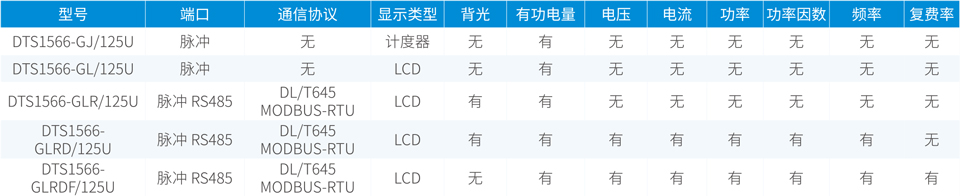

功能选择

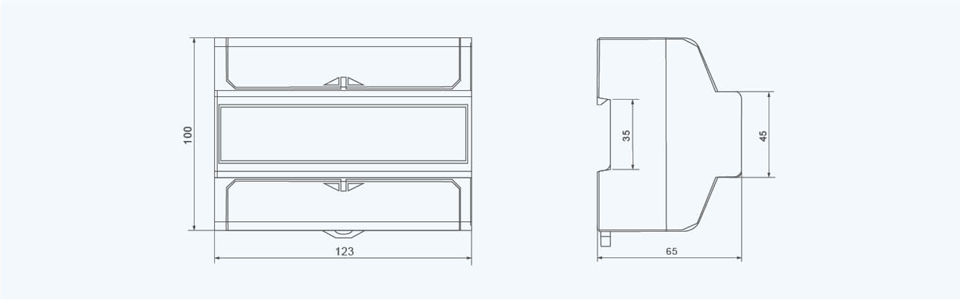

外形及安装尺寸

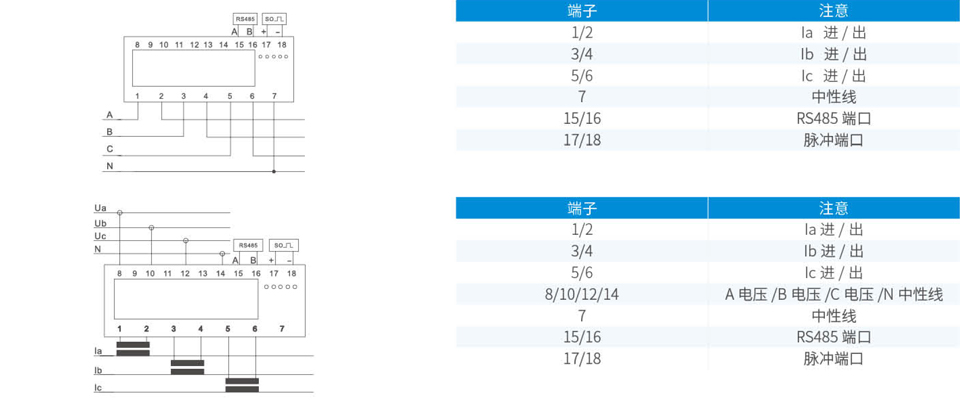

接线图(S型)
DTS1566-G125U 系列三相7P导轨式电能表是一种用于测量三相电能的仪器。以下是关于该电表的一些相关知识：
工作原理：DTS1566-G125U 电表采用导轨式设计，方便安装。其工作原理是基于电磁感应原理，通过测量电压和电流的变化来计算消耗的电能。
主要功能：该电表具有多种功能，如正向有功、反向有功、无功四象限电能计量，以及失压、断相、电流不平衡等事件记录。此外，它还提供多时段多费率计量和自动结算功能。
技术参数：DTS1566-G125U 电表的测量精度为1级，具有高测量精度和稳定性。其工作电压为3×100V（相电压），额定电流为5A（相电流）。此外，其外观尺寸小巧，适合安装在导轨上。
使用环境：该电表适用于室内环境，应安装在干燥、无尘、无振动的地方。同时，应避免阳光直射和高温环境。
安装与接线：在安装电表之前，需要先确定电表的安装位置，并按照电表尺寸在安装导轨上开孔。然后，将电表固定在导轨上，并按照接线图进行接线。在接线过程中，应确保接线正确、牢固，以避免出现误差或安全事故。
维护与保养：电表在使用过程中需要定期进行维护和保养。应定期检查电表的外观是否完好、接线是否牢固、运行是否正常等。如果发现异常情况，应及时进行处理，以免影响电表的测量精度和安全性。
