产品概述

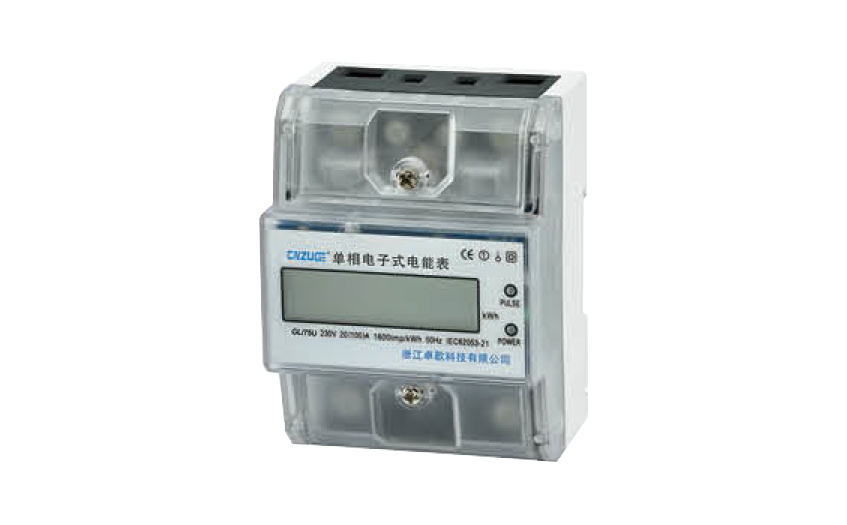

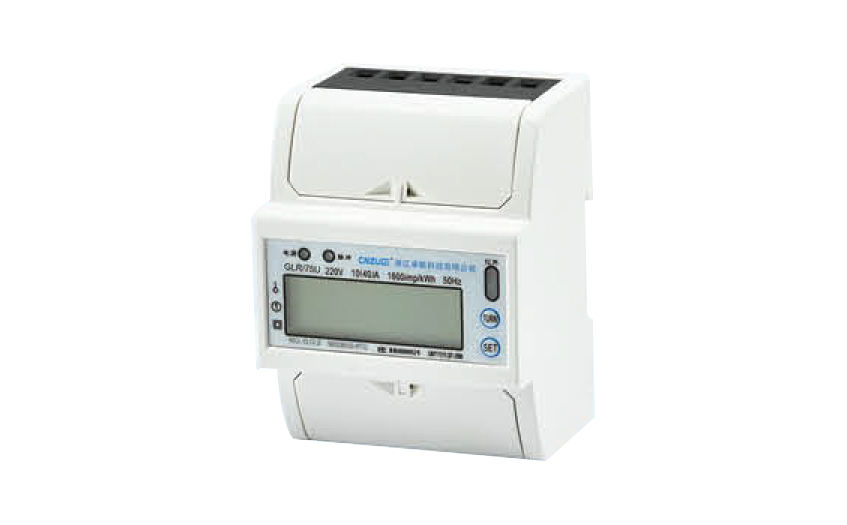

DDS1566-G75U系列DIN导轨式安装单相电子式电能表系我公司采用微电子技术和进口大规模集成电路，应用先进的数字采样处理技术和SMT工艺等先进技术研制开发的。它拥有自主的知识产权的新型单相两线有功电能表。其性能完全符合GBT17215.321-2008(1级和2级静止式交流有功电能表）的相关技术要求，它能准确直接的测量50Hz或60Hz单相交流电网中负荷的有功电能的消耗，该表可以选择计度器和LCD显示有功电量。有远红外线和RS485通信模块。他具有以下特点：可靠性好，体积小，重量轻，外形美观，方便安装等。目前该表已获得中国国家知识产权局颁发的专利证书。专利号201330556103.2，其他国家的专利正在审核中。
功能及特点
○35毫米标准导轨安装，符合DIN EN50022标准。
○6极宽度(模数12.5毫米)，符合DIN43880标准。

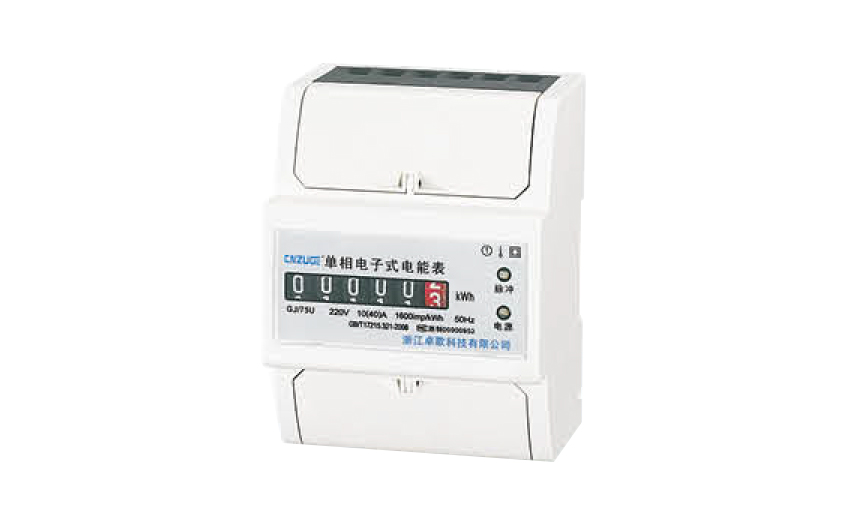

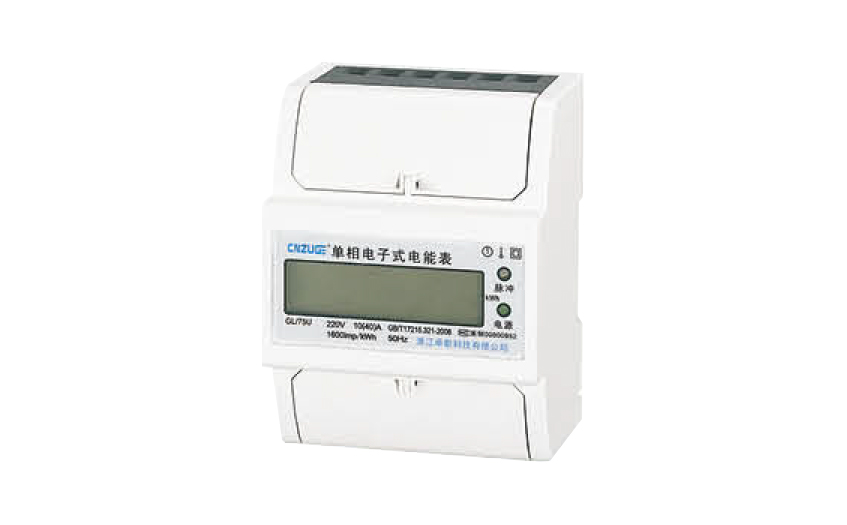

○标准配置5+1位计度器或LCD显示。
○标准配置无源电能脉冲输出（有极性），方便和各种AMR系统连接，符合IEC62053-21和DIN43864标准。
○可以选择远红外线数据通信端口和RS485数据通信端口，通信协议符合标准DLT645-1997,2007和MODBUS-RTU协议。
○可以测量有功电量，电压，电流，功率，功率因数，频率等数据。
○两个LED指示灯指示电源状态（绿色）和电能脉冲信号（红色）。
○自动检测负荷电流的流动方向并指示（只有红色电能脉冲信号工作时，如果没有绿色指示电源，这是即负载电流的流动方向相反）。
○可编程4种费率，12个时段；外置时钟芯片具有日历、计时和周年自动切换功能，自动轮显当前总及各费率分时电能。
○单一方向测量单相两线有功电能消耗。与负荷电流的流动方向无关。其性能完全符合GB/T17215.321-2008标准。
○标准配置U型接线。
○短的保护盖，减少安装空间和便于集中安装。
主要技术参数
○如果你需要不同的参考电压或电流规格，请咨询我们的销售人员。
功能选择

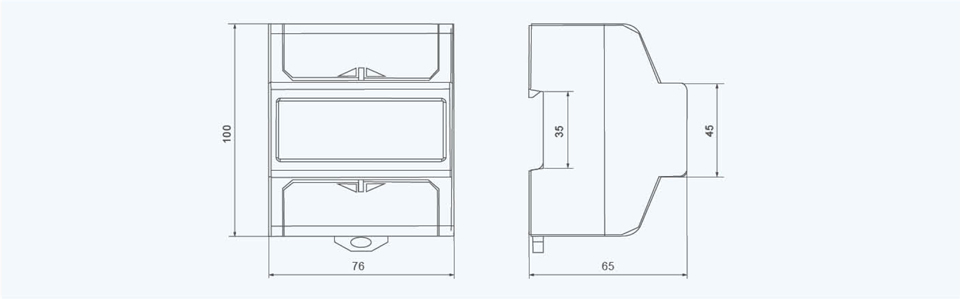

外形及安装尺寸

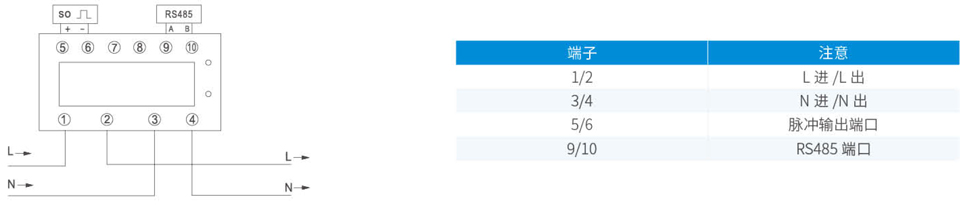

接线图(S型)
DDS1566-G75U 系列单相4P导轨式电能表是一种用于测量单相电能的设备，具有4P（相）接线方式，采用标准的DIN35mm导轨式安装。以下是关于该电能表的一些相关知识：
工作原理：DDS1566-G75U 系列单相4P导轨式电能表基于电磁感应原理工作，通过测量电流和电压的变化来计算消耗的电能。
组成部分：该电能表主要由电流电压采样器、锰铜分流器、测量单元、数据处理单元、显示单元和通讯单元等部分组成。
技术参数：
电压：额定电压（220V）
电流：额定电流（5A）
频率：50Hz
精度：1级或2级
功耗：≤1W
工作环境：-25℃~+65℃
功能特点：
支持多种通讯协议，如Modbus RTU、Modbus TCP等。
可编程测量功能，可根据用户需求设定需测量的电量参数。
数据存储功能，可记录电表的电量数据，方便用户查询和分析。
安全保护功能，具有过载保护、短路保护和防雷保护等安全措施。
应用场景：适用于住宅、商业和工业等领域的单相电量计量，尤其适用于智能家居、能源管理系统和自动化设备等领域。
安装与使用：请根据产品说明书正确安装和使用该电能表，以确保其正常工作和延长使用寿命。
注意事项：在使用过程中，应定期检查电表的运行状态和读数是否准确，如有异常应及时处理。同时，应避免在潮湿、高温或易受磁场干扰的环境中使用该电能表。
总之，DDS1566-G75U 系列单相4P导轨式电能表是一种功能强大、易于安装和使用的电量计量设备，为用户提供了准确可靠的电量数据，有助于实现能源的有效管理和节能减排。
