产品概述

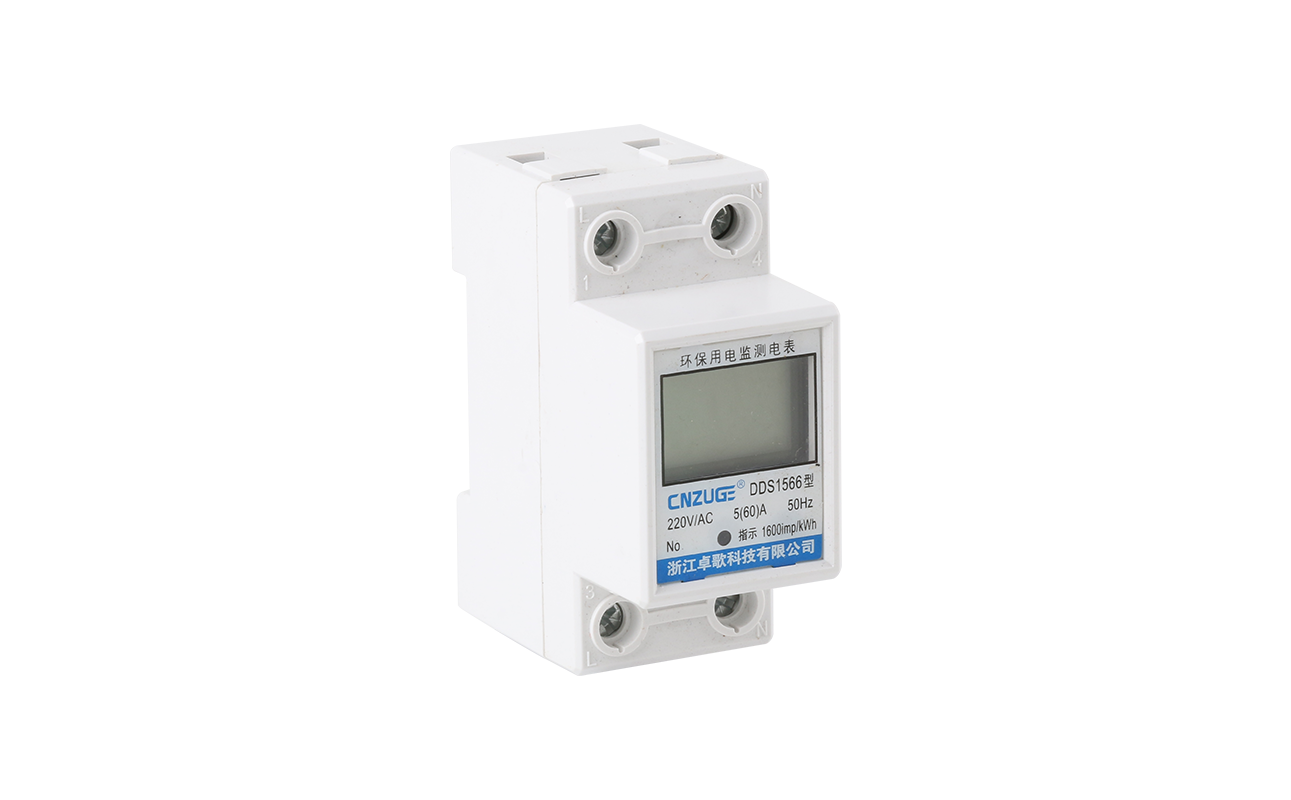

DDS1566-G75系列DIN导轨式安装单相电子式电能表系我公司采用微电子技术和进口大规模集成电路，应用先进的数字采样处理技术和SMT工艺等先进技术研制开发的。它拥有自主的知识产权的新型单相两线有功电能表。其性能完全符合GB/T17215.321-2008(1级和2级静止式交流有功电能表)的相关技术要求，它能准确直接的测量50Hz或60Hz单相交流电网中负荷的有功电能的消耗，该表可以选择计度器和LCD显示有功电量。有远红外线和RS485通信模块。
具有以下特点：可靠性好，体积小，重量轻，外形美观，方便安装等。目前该表已获得中国国家知识产权局领发的专利证书。专利号201230520871.8，其他国家的专利正在审核中。
功能及特点
○35毫米标准导轨安装，符合DIN En50022标准。
○极宽度（模数毫米），符合D1N43880标准。
○标准配置5+1位计度器或LCD显示。
○标准配置无源电能脉冲输出（有极性），方便和各种AMR系统连接，符合IEC62053-21和DIN43864标准。
○可以选择远红外线数据通信端口和RS485数据通信端口，通信协议符合标准DL/T645-1997,2007和MODBUS-RTU协议。
○两个LED指示灯指示电源状态（绿色）和电能脉冲信号（红色）。
○自动检测负荷电流的流动方向并指示（只有红色电能脉冲信号工作时，如果没有绿色指示电源，这是即负载电流的流动方向相反）。
○可编程4种费率，12个时段；外置时钟芯片具有日历、计时和周年自动切换功能，自动轮显当前总及各费率分时电能。
○单一方向测量单相两线有功电能消耗。与负荷电流的流动方向无关。其性能完全符合GBT17215.321-2008标准。
○标准配置S型接线。
○短的保护盖，减少安装空间和便于集中安装。
主要技术参数
○如果你需要不同的参考电压或电流规格，请咨询我们的销售人员。
功能选择

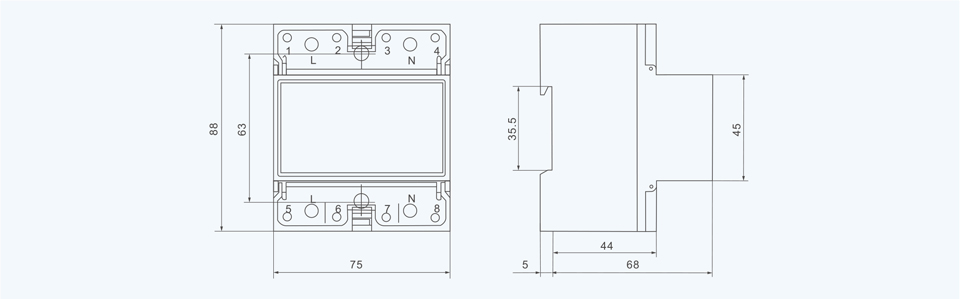

外形及安装尺寸

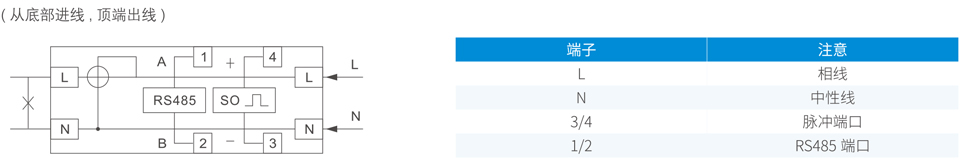

接线图(S型)
DDS1566-G75系列单相4P导轨式电能表是一种用于测量单相电能的仪器，具有导轨式外形，可以直接安装在配电箱内，方便安装和使用。以下是关于该系列电能表的一些相关知识：
工作原理：DDS1566-G75系列单相4P导轨式电能表采用电子测量技术，通过采样电压和电流信号，计算出电能的消耗量，并显示在LCD显示屏上。
规格参数：该系列电能表有功功率为0.5S级、1级、2级，额定电流为5（20）A、10（40）A、15（60）A、20（80）A，准确度等级为有功1级、有功2级、有功3级、无功2级、无功3级。
功能特点：DDS1566-G75系列单相4P导轨式电能表具有多种功能，如正向有功、反向有功、无功四象限计量，LCD显示，导轨式安装，通讯接口丰富（Modbus RTU、DL/T645-2007、DL/T645-1997等）。
使用注意事项：在使用该系列电能表时，需要确保正确安装，避免阳光直射，远离高温、高湿环境，保持清洁，避免振动和冲击。
维护保养：定期检查电能表的外观和接线是否正常，及时清理表面污垢，如有损坏或误差超标需要及时更换。
