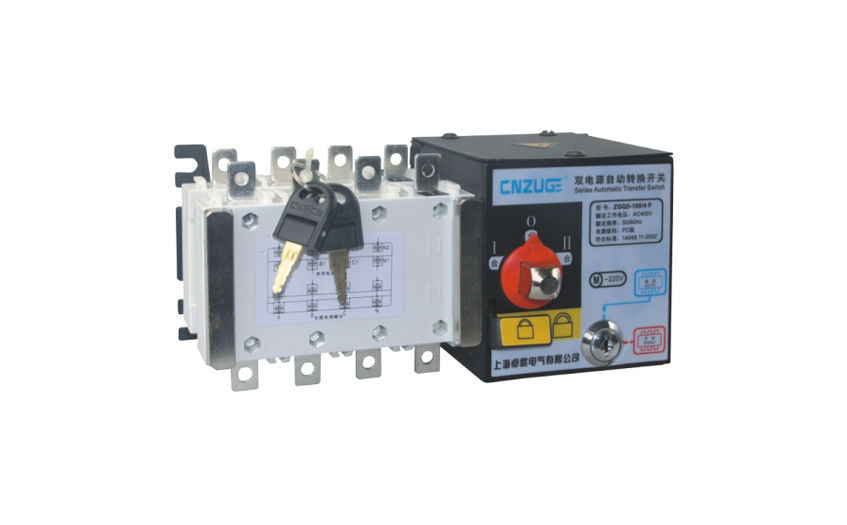

产品概述

ZGQ5自动转换开关(A.T.S),是集开关与逻辑控制于一体，无需外加控制器，真正实现机电一体化的自动转换开关，具有电压检测、频率检测、电气、机械互锁等功能，可实现自动、电动远程、紧急手动控制。

操作是由逻辑控制板以各种逻辑命令来管理电机、变速箱的操作运行来实现，电机带动开关弹簧蓄能，瞬时释放的加速机构，快速接通分断电路或进行电路转换，通过明显可见状态实现安全隔离，极大的提高了各项电器性能与机械性能。

ZGQ5开关整体设计为金属外壳，小巧坚固。ZGQ5开关，控制部分为金属外壳，开关外壳部件采用玻璃纤维不饱和聚脂树脂制造，具有较强的介电性能、防护能力和可靠的操作安全性。开关适用于供电系统的主电源与备用电源之间自动转换或两台负载设备的自动转换及安全隔离等。

开关造型美观、新颖、简洁、体积小、功能全，是不同场合的理想选择。

ZGQ5系列产品已通过电磁兼容性检测。

与国际同步的设计理念，采用最新的CAD和protels99的完美结合，使产品用途多元化，满足了客户不同场合的需要；机电一体化设计，采用国际先进的逻辑控制技术，抗干扰能力强；功能齐全，安全性能好，自动化程度高，安装方便，是现代配电系统可持续供电的理想选择。

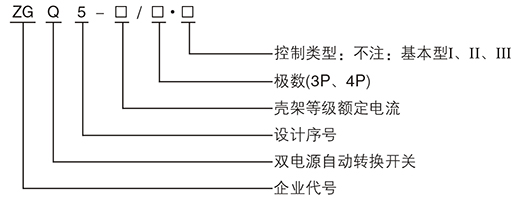

型号及含义

控制特性

1、基本型：主一备电源、自投自复。

◇型：市电一市电（全自动）：

◇Ⅱ型：全自动、强制“0”、远程控制、带发电机；

◇Ⅱ型：缺相检测保护、全自动、强制“0”、远程控制、带发电机。

2、基本型开关控制特性：

◇适用于两路电源的主备系统，自投自复；

◇可外接进行功能扩展。

符合标准

●国际标准

◇IEC60947-1(1998)《低压开关设备和控制设备第一部分总则》

◇IEC60947-2(1999)《低压开关设备和控制设备、开关、隔离器、隔离开关及熔断器组合电器》

◇IEC60947-6(1999)《低压开关设备和控制设备多功能开关自动转换开关电器》

●国家标准

◇GBT14048.1-2002《低压开关设备和控制设备总则》

◇GB14048.3-2002《低压开关设备和控制设备、低压开关、隔离器、隔离开关熔断器》

◇GB14048.11-2002《低压开关设备和控制设备多功能电器第一篇：自动转换开关电器》

性能及特点

◇采用双列复合式触头、横拉式机构、微电机预储能及微电子控制技术，基本实现零飞弧（无灭弧罩）：

◇采用可靠的机械联锁和电气联锁，执行元件采用独立的负荷隔离开关，使用安全可靠；

◇采用过零位技术，紧急情况下可强制置零（同时切断两路电源），满足消防联动需要；

◇执行负荷隔离开关切换采用单一电动机驱动，切换可靠平稳、无噪音、冲击力小；

◇操作器驱动电机只在执行负荷隔离开关切换瞬间通过电流，稳态工作无需提供工作电流，节能显著：

◇执行负荷隔离开关带有机械联锁装置，保证常用、备用电源工作可靠互不干涉；

◇具有明显通断位置指示、挂锁等功能，可靠实现电源与负载间的隔离；

◇安全性能好，自动化程度高，可靠性高，使用寿命8000次以上；

◇机电一体化设计，开关转换准确、灵活、顺畅，采用国际先进的逻辑控制技术，抗干扰能力强，对外无干扰；

◇具有主电源合、备用电源分；主电源分、备用电源合；主、备电源均断开三种稳定工作(-O):

◇安装方便，控制回路采用接插式端子连接；

◇四种操作功能：紧急手动操作、电动远程控制操作、自动控制状态时紧急断开操作、自动控制操作。

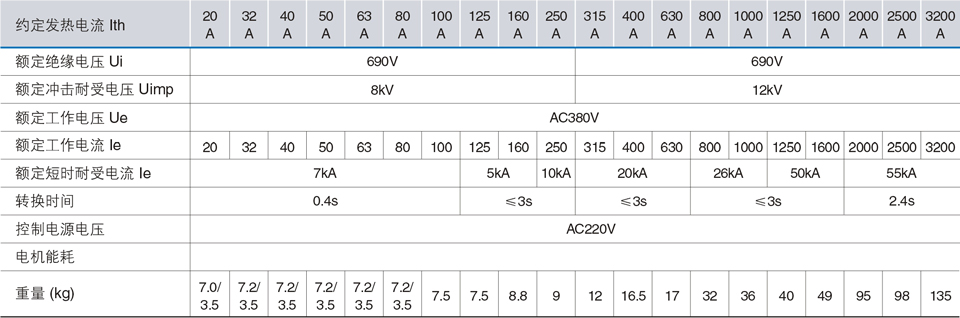

主要技术参数

ZGQ5自动转换开关

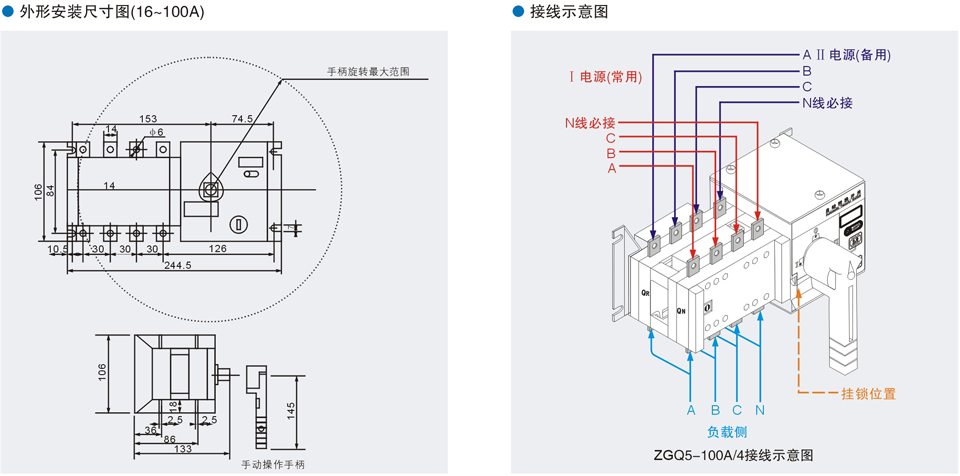

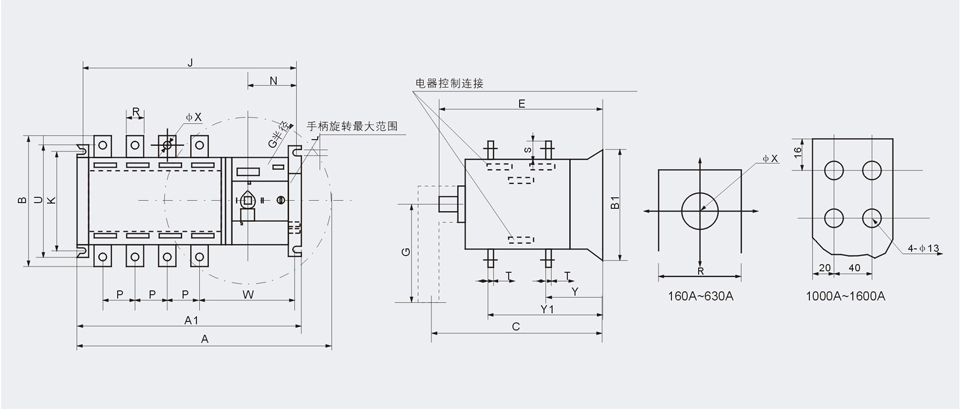

ZGQ5-160~1600A自动转换开关安装尺寸图

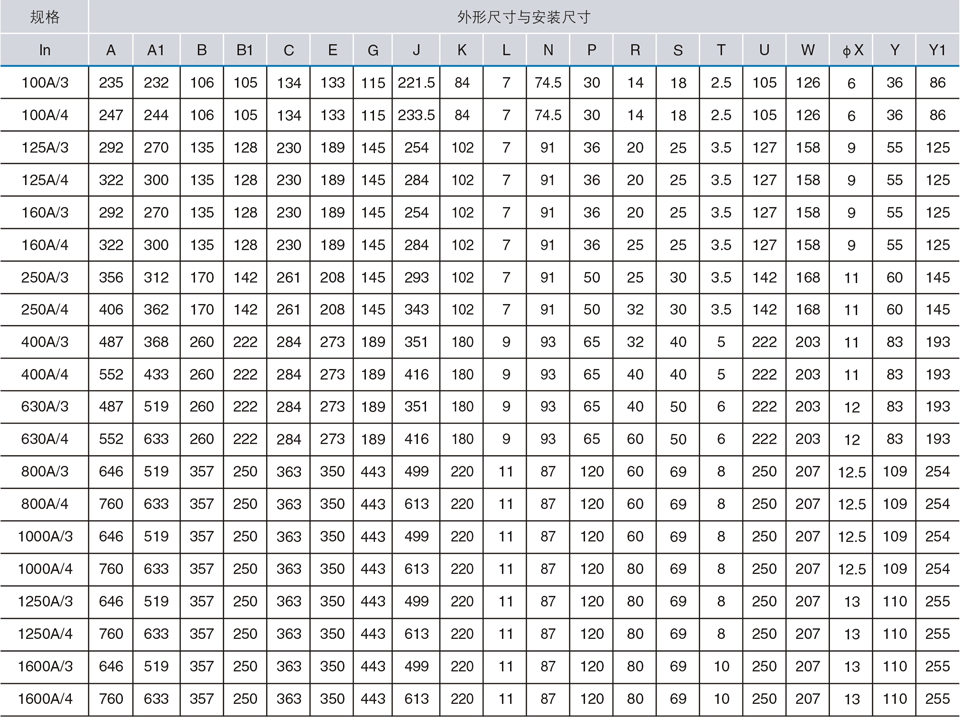

ZGQ5-100~1600A外形及安装尺寸表

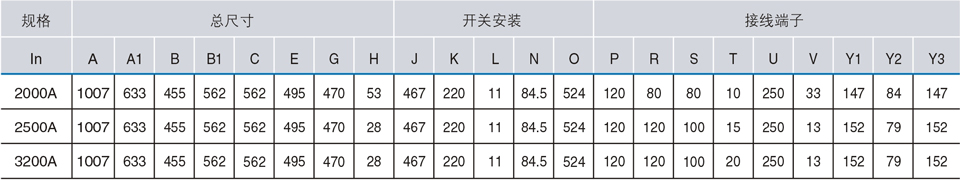

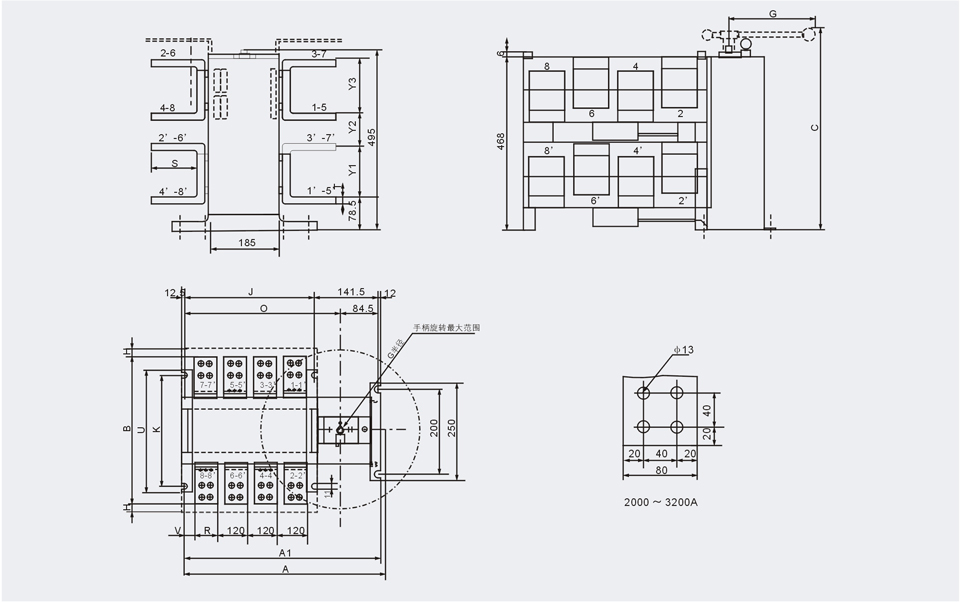

ZGQ5-2000~3200A外形及安装尺寸图

ZGQ5-2000~3200A外形及安装尺寸表
