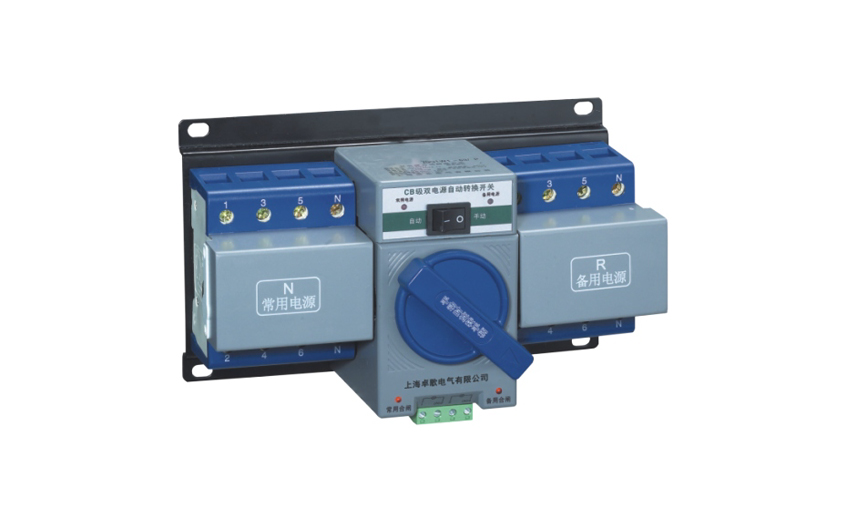

产品结构与特点

ZGQ1智能型双电源自动转换开关是由两台微型断路器及其附件(辅助、报警触头)、机械联锁传动机构、控制器等组成。63规格采用微型断路器构成，特别适合聚明、小型电机控制设备。其特点是：

◇具有体积小，结构简单：操作方便，使用寿命长，2P、3P、4P均可提供：

◇开关切换驱动采用单电机驱动、平稳、无噪音、冲击力小：

◇具有机械联锁和电气联锁，切换可靠，手动、自动切换均可：

◇常用、备用断路器额定电流可以不同：

◇ATS内装有接线端子供用户接线可以反映断路器（开或闭）状态：ATS面板上有各种指示。

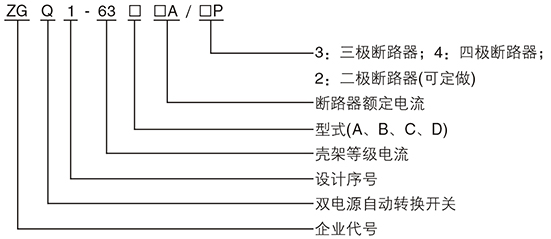

型号及含义

技术特性

工作原理

当常用电源正常，自动/手动开关置于自动档时，备用断路器分、常用断路器合，以保护常用电源接通负载。当常用电源电压中断时，ATS将负载从常用电源转换到备用电源（当备用电源有正常电压时），并在常用电源恢复至正常时，又将备用电源转换至常用电源。

故障分析与排除

当处于自动控制状态下供电电源发生改变时，电操机构不动作，即小型断路器不能合闸或分闸。

此时应先检查：

◇电网是否都停电：

◇接线有香脱落；

◇产品本身的保险丝是否烧断。如果任一断路器前端有电，而接线叉都正确，保险丝也完好，但仍不能合阐或分闸，此时应请专业人员维修或与制造厂联系解决。

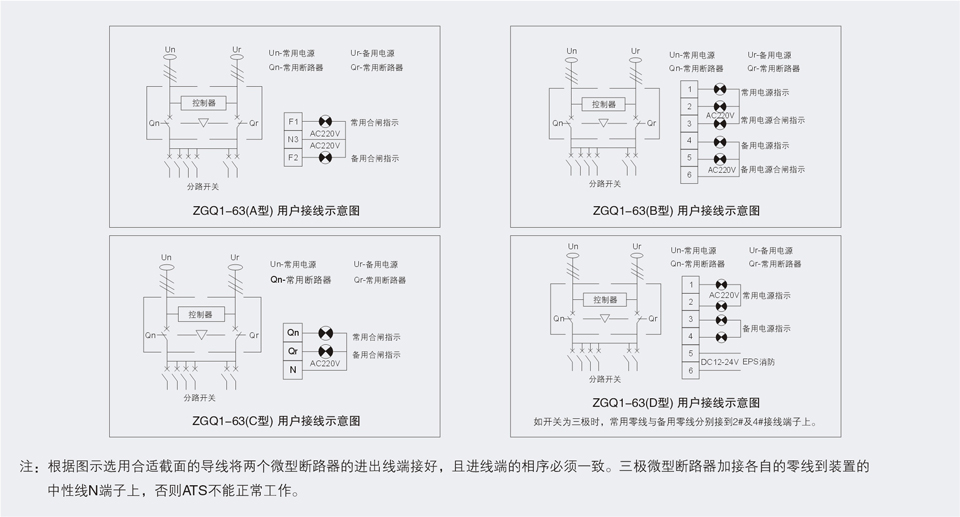

ZGQ1系列产品用户接线图

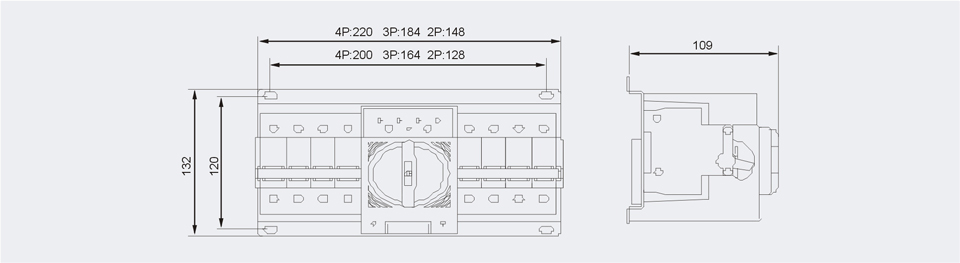

外形及安装尺寸

使用操作与维护

◇无论常用电源和备用电源有无电压，均可采用手动操作方式。手动操作时，应将手动一自动按钮置于手动位置，当推动手柄顺时针转至终端时，备用电源执行断路器Q分闸，常用电源执行断路器Q合闸：当推动手柄逆时针转至终端时，备用电源执行断路器Qr合闸，常用电源执行斯路器Q分闸。

◇将手动-自动按钮置于自动位置，如果常用电源供电正常，转换开关将转到常用电源供电，面板中常用电源指示灯亮；如果常用电源供电不正常，则转换开关将转到备用电源供电，面板中备用电源指示灯亮。

◇转换开关设有两只1A的自复式熔断器和一只接线端子，熔断器作为自动控制器短路保护用。接线端子则为指示信号灯接至控制箱面板提供有源电源，其电压为交流220V,电流为150mA,其中具体操作可参考随机附带的说明书线路图进行连接。

订货须知

用户在订货时，应注明装置的型号、规格、所配断路器的型号规格极数。如：订自动转换开关电器，自投自复型，额定电流为50A,四极，即写为：ZGQ1-634P(50A)

用户如有特殊要求，请与制造厂联系，并在订货时说明。
