一、概述

电气防火限流式保护器，是一款能实时准确检测出用电回路的电流，并能以微秒级速度快速限制短路电流以实现灭弧保护，并集电压、电流、频率、漏电、温度等多种功能于一体，且具有智能化分析能力的新型用电安全监控装置。当用电回路发生电气事故时，保护器能发出声光报警信号或上传至云后台及时提醒用户检查故障，排除可能发生的电气隐患，防止事故发生。

本保护器具有本地通讯和数据远传通讯功能，可以通过 4G 将数上传到智慧安全监管云服务系统，组成智慧用电安全监管服务系统网络。

电气防火限流式保护器适用于学校、医院、商场、宾馆、娱乐场所、寺庙、文物建筑、会展、住宅、仓库、幼儿园、老年人建筑、集体宿舍、电动车充电站及租赁式商场商铺、批发市场、集贸市场、甲乙丙类危险品库房等各种用电场所末端干、支路的线路保护。

二、基本功能

实时检测

电气防火限流式保护器能够实时监测受控回路短路电流、电压、电流、频率、温度、剩余电流、遥信状态并显示。

报警保护功能

电气防火限流式保护器在探测到短路、用电数据越限时，发出声光信号报警，并能以微秒级时间进行限流保护，以保证安全用电。

故障提示功能

电气防火限流式保护器环境温度和保护器内部器件温度超过设定值时，保护器实施超温保护，防止过温造成产品损坏，在检测到自身故障，如故障电弧检测功能、温度传感器探头故障时发出声光信号，以提醒用户进行检修。

通讯功能

电气防火限流式保护器配有 RS485 通讯接口或 4G 通讯模块。通过 4G 可以将各种用电数据远传到智慧安全监管云服务系统，组成智慧用电安全监管服务系统网络

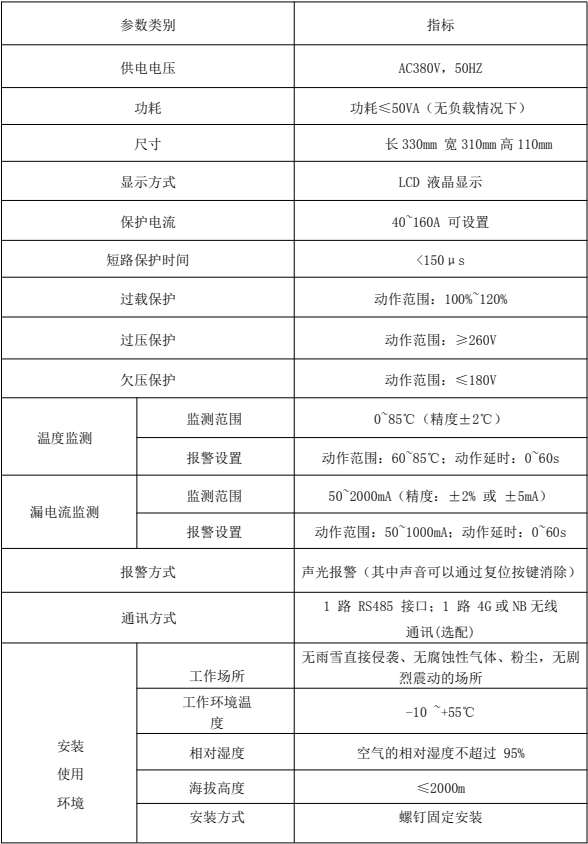

三、产品的技术参数

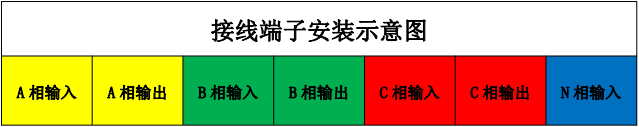

四、产品接线端子说明

五、特别注意

保护器的分断保护采用的是非传统机械式开关触点，当电气防火限流式保护器处于限流保护状态时，其输出端仍有微弱输出，严禁带电操作其接线端子。如需进行下端检修，请务必断开其上端电源。

当由于环境温度过高，或者使用场所散热不良时，电气防火限流式保护器可能由于温度过高而进行限流保护，此时需要等温度降到合适范围，保护器才能工作。因此，请确保使用场合散热通风良好。

其他注意事项：

◆电气防火限流式保护器应安装在被保护范围的电源入口处。

◆本机用螺钉安装于配电箱或配电柜内，墙壁安装时，需配用适当的箱体 并应使本机面板露出箱外，或在箱体正面开设透声孔缝，以免警报声响被封闭。

◆请确保安装箱体、场所通风良好，便于设备散热。

◆电气限流式保护器如采用 4G 通讯，请确保安装之处有足够强度的网络信号，否则请将天线引出到有网络信号的地方。6

◆安装完毕后，接通电源，由专业人员设置好相应的参数，保护器即进入正常监测工作状态。

◆电气防火限流式保护器必须停电安装，严禁带电操作接线端子。

◆电气防火限流式保护器一般无需特殊保养和维护，仅需注意防水、防尘和通风散热即可。保护器内部安装有散热风扇，保护器自动检测机体内部的工作温度，实现智能化散热控制。保护器需定期进行一次通风口积灰检查，积灰严重的需要进行清洁，同时应注意检查风扇能否正常运转。

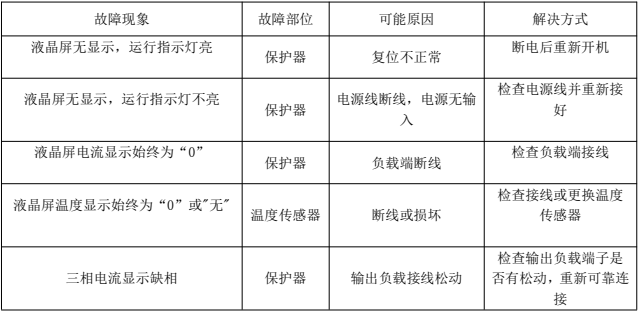

电气防火限流式保护器的故障排除，请参照下表：

如出现其它现场不可解决的问题，请与我公司技术部门联系。

六、注意事项

◆每日操作“自检”按钮，并确认正常，以保证保护器处于正常工作状态。

◆报警发生时，应先做“消音”处理，观察指示灯和液晶显示屏的内容，判断报警或故障类型，再对供电电路进行隐患排除，隐患排除以后进行复位操作，使保护器恢复正常工作状态。

◆每次故障处理后，应对发生故障的时间、类型及处理方式等内容进行记录，以便日后查询。

◆未经本公司同意，任何人员不得拆开保护器或进行维修。

◆按国家标准 GB13955-2005 规定，本装置的工作年限为六年，届时应予以更换。

◆电气防火限流式保护器应在其主要技术特性下工作，保护器属于精密仪器仪表类，应避免冲击、碰撞，严禁雨水淋湿。

 七、储存与运输

产品在运输和拆封时不应受到剧烈冲击，并根据 GB/T1546-1995《仪器仪表包装运输技术条件》规定运输和存贮。保存的地方应清洁，其环境温度应为-4085℃,相对湿度不得超过 85%,且在空气中不含有足以引起腐蚀的有害物质。
