产品概述

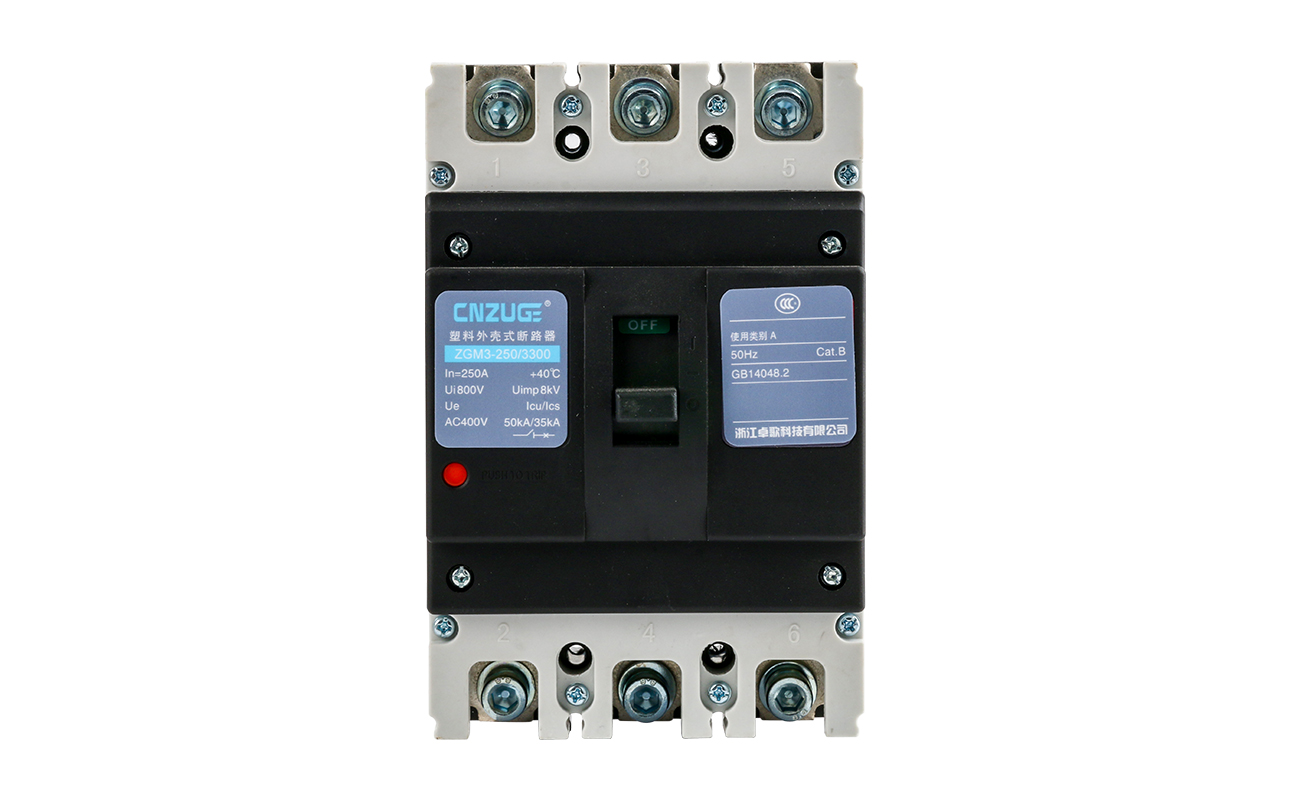

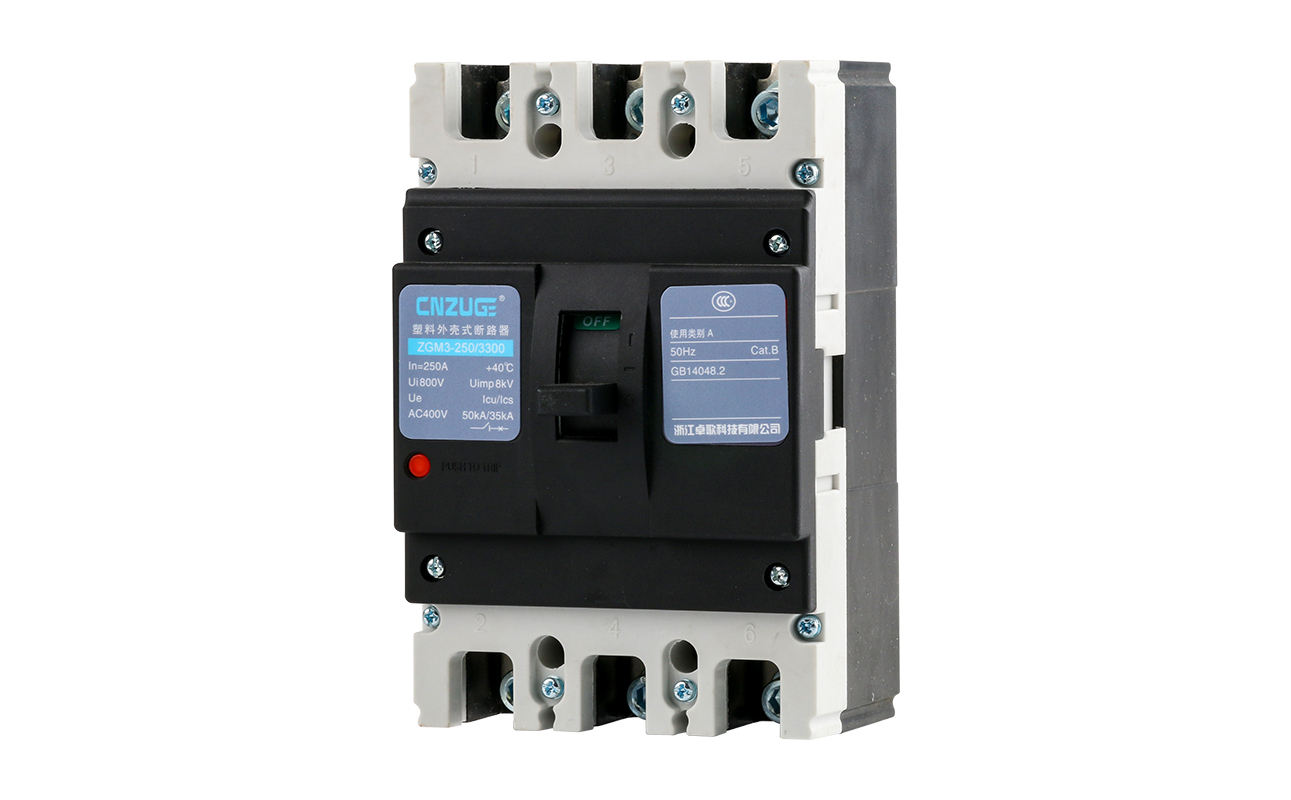

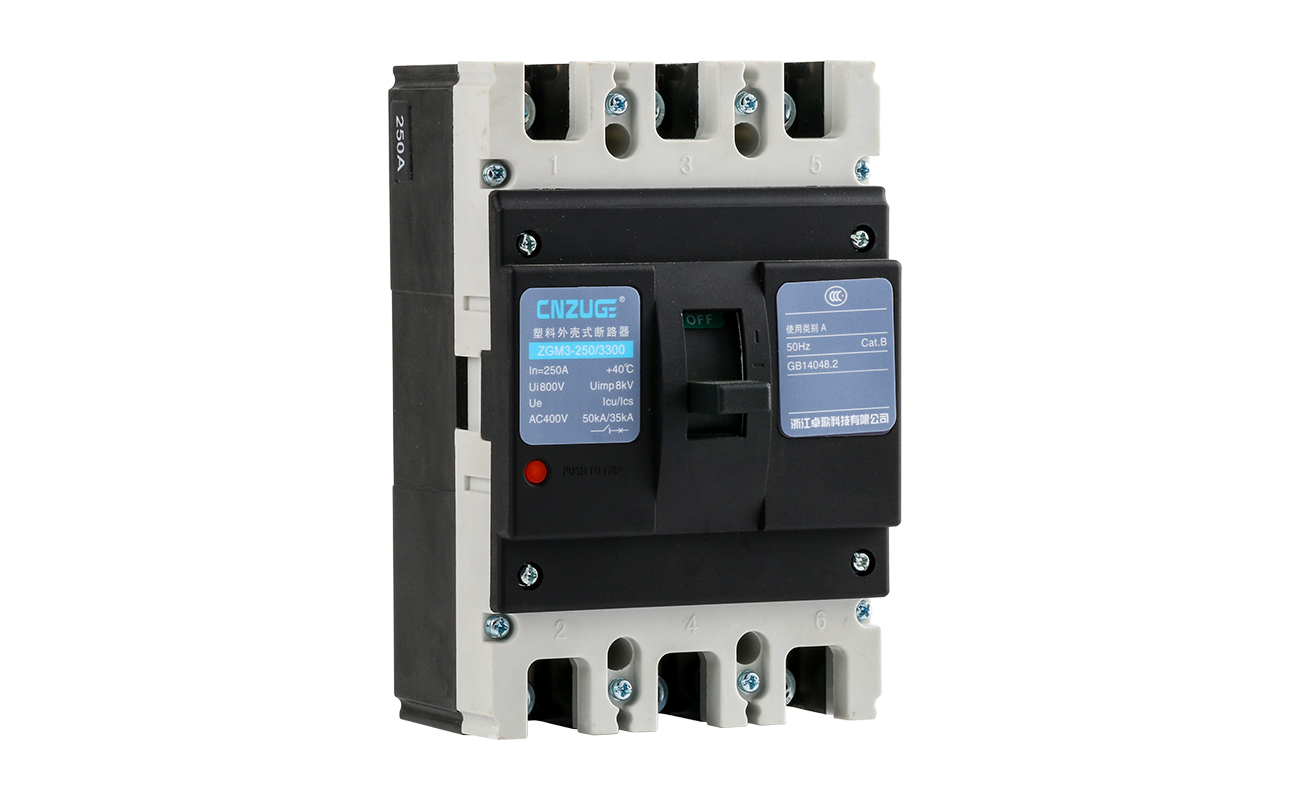

ZGM3系列塑料外壳式断路器（以下简称断路器），是本公司采用国际先进设计、制造技术研制、开发的新型断路器之一。其额定工作电压至690V、额定绝缘电压800V、额定冲击耐受电压达到8kV、额定电流10A~800A.ZGM3系列断路器适用于配电和电动机保护场合，也适用于消防场合。断路器可具有过载报警不脱扣功能，当线路过负荷时，安装了带有此功能的断路器不跳闸仅输出过负荷信号，保障供电连续性，满足了GB50054第4.3.5条“突然断电比过负载造成的损失更大的线路，其过负载保护应作用于信号而不应作用于切断电路”要求。断路器具有过载、短路、欠电压保护等功能，能保护线路和电源设备不受损坏。

断路器按照其额定极限短路分断能力(ICu)的高低，分为C型（基本型）、L型（标准型）、M型（较高分断型）、H型《（高分断型）四类。该断路器具有体积小、分断高、飞弧短（加装零飞弧罩实现零飞弧）等特点。

断路器极限短路分断能力级别为C、L、M型可倒进线连接：M型使用于AC690V电压时及H型不可倒进线，即1、3、5接电源线，2、4、6接负载线。

产品外形美观，布局合理，可垂直安装（即竖装），亦可水平安装（即横装），是极为理想的电器产品。

断路器具有隔离功能，其相应的符号为：

断路器符合1EC60947-2、GB14048.2标准。

型号及含义

注：

1)配电用断路器无代号，保护电动机用断路器以2表示；

2)手柄直接操作无代号；电动操作用P表示；手柄操作用Z表示。

正常工作条件

◇断路器可在周围空气温度为5℃~+40℃条件下运行(大于+40℃至+60℃降容使用)：

◇安装地点的海拔不超过2000m;

◇安装地点的空气相对湿度在**温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，例如20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊措施；

◇污染等级为3级；

◇断路器主电路安装类别为Ⅲ，其余辅助电路、控制电路安装类别为Ⅱ；

◇断路器适用于电磁环境A;

◇湿热带型(TH型)断路器能耐受潮湿空气、盐雾、油雾、霉菌的影响；

◇断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方；

◇断路器应安装在没有雨雪侵袭的地方。

应用场合

●低压配电保护

◇ZGM3、ZGM3E、ZGM3L配电型断路器可用于AC50/60HzTN、TT、IT配电系统，满足GB50054关于“电器的选择”的要求。

◇ZGM3DC断路器可用于直流不接地、负极接地和中心点接地系统，例如光伏系统用汇流箱及逆变器中安装。全系列断路器可靠的触头指示和隔离功能满足GB50054隔离电器要求。

●电动机回路保护

◇ZGM3、ZGM3E、ZGM3L电动机保护型断路器可对电动机起动器、电缆受电动机提供过电流保护，保护特性满足GB14048.4,应用满足GB50055.

◇ZGM3-250C、100C和ZGM3-63断路器厚室仅为60mm,可安装于设备控制箱中对设备进行保护。

●切换功能

◇安装机械联锁机构的两台ZGM3断路器可实现对同一设备的两路电源或同一电源的两台设备手工切换。

◇机械电气联锁的两台断路器配备控制器等实现两路电源的自动切换。

●光伏并网

◇带光伏并网专用欠电压脱扣器的ZGM3断路器满足国家电网公司Q/GDW1972、Q/GDW1973标准，可实现检有压自动合闸功能。

●热磁式断路器通信

◇配置FZT3状态上传模块的ZGM3断路器可在上位机获得合闸、分闸、脱扣三位置状态信号及控制断路器合分闸，实现热磁式断路器的通信功能。

主要技术参数
