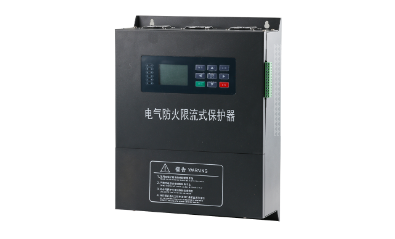

什么是电气防火限流式保护器：电气防火限流式保护器是一种用于防止电气线路和设备过载、短路等故障引发火灾的安全装置。其主要功能是通过限流和保护电路，阻止过大的电流通过，避免电气设备过热或电缆绝缘层被烧毁，从而防止电气火灾的发生。

接线端子功能：

示意图中下排端子为三相交流380V 强电接线端子。其中:

A相火线(L线)进线端子; A火线(L 线)出线端子;

B相火线(L线)进线端子; B火线(L 线)出线端子;

C相火线(L线)进线端子; C火线(L线)出线端子;

输入零线(N线) (端子A相处) ;输出零线(N线) (端子C相处) ;

地线(PE线)端子;

LD和GND为漏电流端子(不分正负极) ;

WD和GND为外接温度端子，(不分 正负极)

485通信A，485 通信B。

总结：电气防火限流式保护器主要元件是固态开关；当回路出现短路故障时，保护器智能监测电气回路中的异常工作电流，通过ARM处理器控制固态开关(MOSFET）关断，从而完成短路现象的保护。
