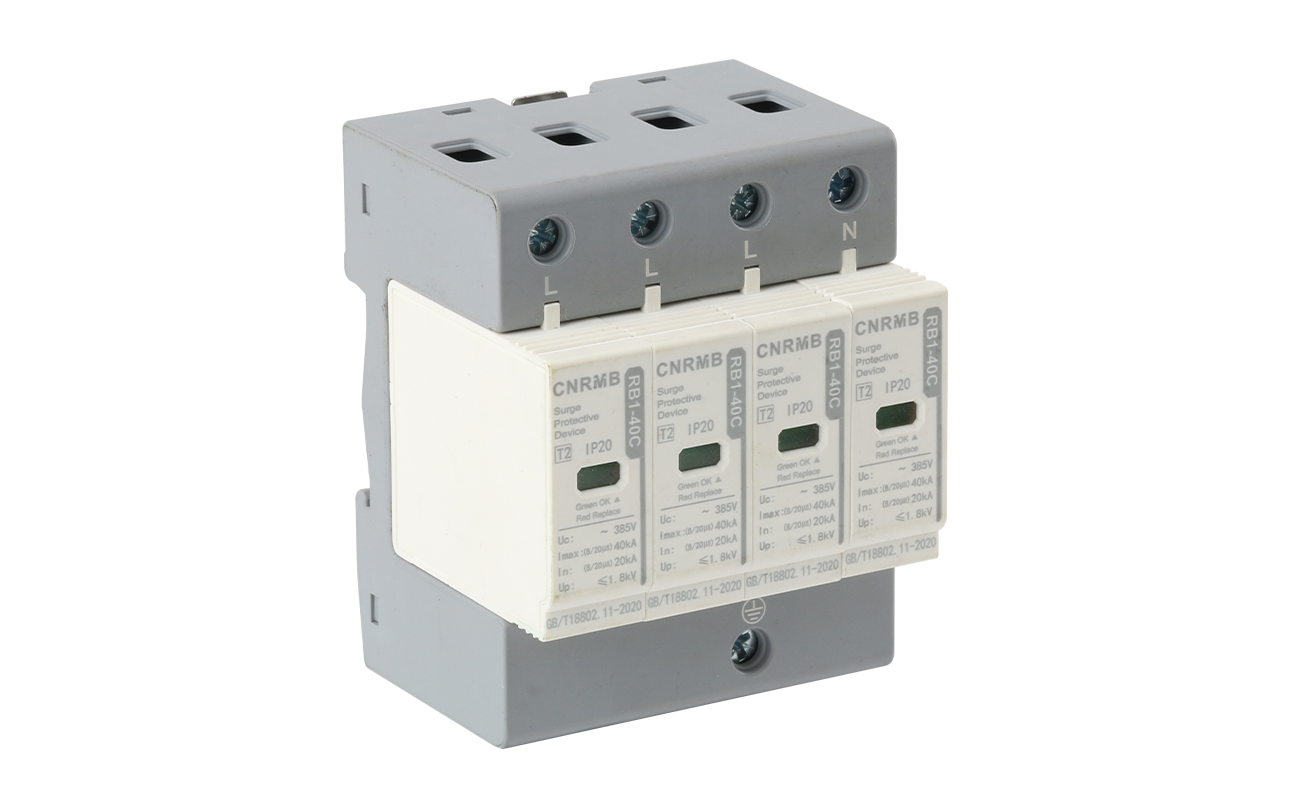

RB1-40C/4PX 浪涌保护器

所属分类:浪涌保护器/浪涌后备断路器

产品详情相关知识

适用范围

电涌保护器(以下简称SPD)适用于交流50/60Hz,额定电压至380V的供电系统(或通信系统)中对间接雷电和直接雷电影响或其它瞬时过电压的电源进行护。

SPD符合GB188021-2002/1E616431:1988和GB50057-200《建筑物防雷设计规范》。

SPD具有相对相、相对地、相对中线,中线对地及其组合等保护模式。

SPD适合于住宅,第三产业及工业领域电涌保护的要求。


型号及其含义


零地保护模块型号为SPD-NPE

报警器的型号为SPD-B

遥信触点的型号为SPD-XS


主要技术参数

SPD的主要技术参数见表1和表2


注:

1)UC=275V、385V的SPD可特殊供货。

2)UC=420V的NPE保护模块可特殊供货。


表2  SPD的主要技术参数



结构和性能特点:

SPD为一端口,在正常情况下,SPD呈现高电阻状态。当电网线路遭受间接雷电和直接雷电影响或其它瞬时过电电压时,SPD在纳秒级内实现低阻导通,将瞬态能量泄放到大地。同时将过电压限制在一定的保护水平。当瞬态过电压消失后,SPD恢复高电阻状态。从而不影响电网的正常运行。

SPD为通过基座(灰色)加保护模块(灰色)或零地保护模块(蓝色)(零地保护模块内置气体放电管或石墨间隙),可方便地组合成1P、2P、3P、4P、1P+N、3P+N。保护模块为插拔式可更换。加一级YL-B报警器,可组成带报警的SPD。除1P外,SPD可加LY-XS遥信触点。

SPD内置脱离器。当SPD故障或失效时,脱离器将SPD与电源系列永久断开,并且指示窗口显示动作指示一由绿色变成红色。绿色表示正常工作状态,红色表示故障。此时保护模块必须立即更换,无须停电即可迅速更换。

SPD具有体积小、模数化、性能强、使用安全可靠、安装快捷方便等特点。


使用、安装及维护

1、正常使用条件

电压:持续施加在SPD接线端子间的电压不超过**持续工作电压Uc.

海拔:不应超过2000m.

周围空气湿度:正常范围-5℃~+40℃,极限范围-40C~+70℃。

相对湿度:在室温下应在30%和90%之间。

2、安装

SPD采用35mm的标准导轨安装,产品安装于配电箱,配电柜或盒中。

安装处应无明显冲击和震动。

SPD采用铜质导线链接,其截面积为:软线2.5~16mm:硬线2.5-25mm。连接线应尽量短,总长度应小于0.5m。中性线采用浅蓝色导线,接地线采用绿色和黄色(双色)导线,截面积为4mm.

SPD的每极必须设置保护,可用小型断路器进行电流保护。小型断路器的分断能力必须大于该处的短路电流。也可用熔断器。


外形安装尺寸及接线端子标志


产品推荐

浪涌保护器(SPD)是一种用于保护电气设备免受电力系统突发的电压浪涌或过电压等干扰的装置。它可以迅速响应并吸收过电压,避免设备损坏,从而提高设备的寿命和可靠性,减少停机时间和维修成本。


浪涌保护器通常由金属氧化物压敏电阻(MOV)和瞬变电压抑制二极管(TVS)等组成,具有高响应速度和大功率吸收能力,可以有效地吸收和分散过电压的能量。


浪涌保护器有三种类型:


1型SPD安装在原点,例如主配电板。

2型SPD安装在子配电板上(组合1型和2型SPD可用,通常安装在消费单元中)。

3型SPD安装在受保护负载附近。
